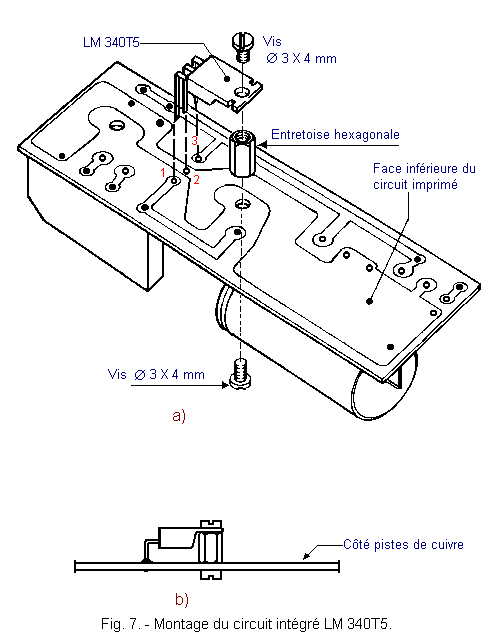

h) Fixez le régulateur au circuit imprimé au moyen d'une entretoise hexagonale filetée Ø 3 x 9 mm et deux vis Ø 3 x 4 mm, comme indiqué à la figure 7-b.

Serrez les deux vis à fond ; ainsi, la plaquette métallique du circuit intégré se positionnera correctement par rapport au circuit imprimé.

 i) Soudez les trois broches du régulateur sur les pastilles de cuivre et coupez la partie excédentaire qui ressort sur la face non cuivrée du circuit imprimé.

Pour compléter le montage sur le circuit imprimé, il vous reste à souder un connecteur et quelques fils de liaison qui serviront pour le raccordement aux autres composants de l'alimentation.

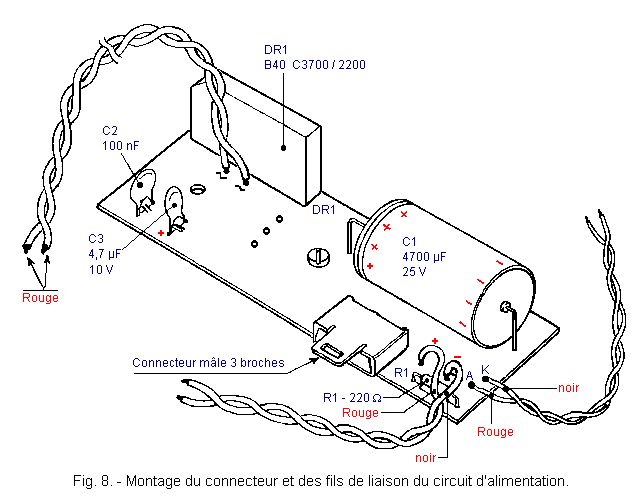

j) Positionnez le connecteur mâle à 3 broches comme indiqué à la figure 8 et soudez les 3 broches sur le circuit imprimé.

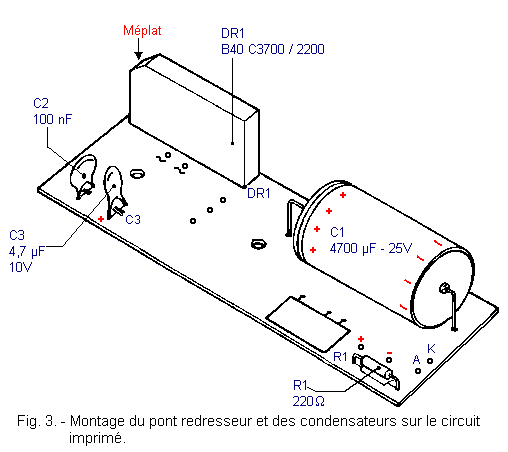

k) Coupez deux morceaux de fil souple rouge de 0,5 mm² de section et 30 cm de long environ. Dénudez les extrémités sur 3 à 4 mm, puis torsadez les deux fils entre eux. Introduisez ensuite les fils d'une extrémité de la torsade dans les trous situés à côté du pont redresseur (figure 8) et soudez-les sur les pastilles de cuivre.

l) Coupez deux morceaux de fil souple de 0,5 mm² de section, l'un rouge, l'autre noir, d'une longueur d'environ 10 cm, torsadez-les ensemble puis dénudez les extrémités. Introduisez une extrémité du fil rouge dans le trou repéré par (+) et une extrémité du fil noir dans le trou repéré par (-), puis soudez-les au circuit imprimé.

m) Coupez deux morceaux de fil souple de 0,25 mm² de section, l'un rouge, l'autre noir, d'une longueur d'environ 8 cm chacun ; torsadez-les entre eux et dénudez les extrémités. Introduisez une extrémité du fil rouge dans le trou repéré par la lettre A (anode) et une extrémité du fil noir dans celui repéré par la lettre K (cathode), puis soudez-les au circuit imprimé.

3. 2. - CONTRÔLE VISUEL

Avant d'entreprendre la phase suivante du travail, il est souhaitable que vous fassiez un contrôle visuel attentif du montage effectué en vous assurant de la position correcte de chaque composant, en particulier du circuit intégré et des polarités des condensateurs électrolytiques en vous référant aux figures 7 et 8.

Vérifiez aussi qu'il n'y ait pas de pistes en court-circuit à cause d'un excès de soudure entre deux pastilles voisines.

3. 3. - MONTAGE DU CIRCUIT D'ALIMENTATION SUR LA FACE AVANT DU DIGILAB

Vous allez maintenant procéder au montage des différents accessoires sur la face avant métallique.

La première opération consiste à démonter la face avant sur laquelle est fixée la matrice à contacts.

a) Dévissez les quatre vis retenant le panneau métallique au coffret. Retirez les deux cordons d'alimentation traversant le trou situé en bas à gauche.

b) Dévissez les deux écrous sur la douille serre-fil rouge et retirez le premier cylindre isolant.

Puis introduisez cette douille rouge dans le trou situé en bas à droite comme représenté à la figure 9-a.

Puis, enfilez le cylindre isolant que vous avez retiré précédemment sur la tige filetée. Enfilez une rondelle et bloquez avec un écrou. De même, enfilez un œillet à cosse, une deuxième rondelle dont le trou est de 4,2 mm. Puis bloquez l'ensemble avec un écrou en respectant l'orientation de l'œillet à cosse comme indiqué à la figure 9-b.

c) De la même façon, fixez la douille serre-fil noire au-dessus du symbole (-).

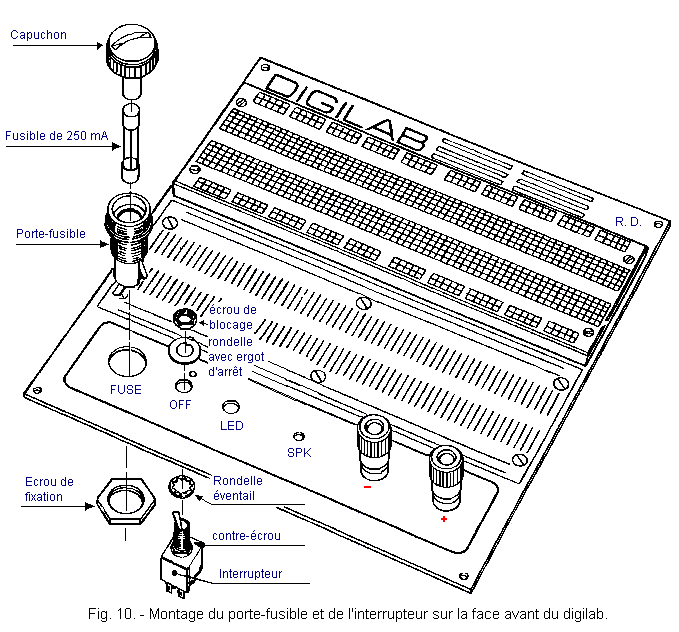

d) En observant la figure 10, montez le porte-fusible dans le trou repéré par l'inscription "FUSE" et mettez à l'intérieur le fusible de 250 mA.

e) Fixez ensuite l'interrupteur à deux voies dans le trou repéré par l'inscription OFF comme indiqué à la figure 10. Réglez tout d'abord la position du contre-écrou de façon à ce que la partie filetée de l'interrupteur ressorte de 4 mm environ. Puis, positionnez correctement la rondelle avec l'ergot d'arrêt. Enfilez la rondelle éventail et serrez à fond l'écrou de blocage.

f) Introduisez une vis à tête fraisée Ø 3 x 14 mm dans le trou central de la matrice situé à proximité du bord supérieur du panneau de la face avant et fixez, sans toutefois serrez à fond, une entretoise filetée Ø 3 en intercalant entre celle-ci et le panneau deux rondelles Ø 6 x Ø 3,2 mm comme illustré à la figure 11-a.

g) Retirez la vis de Ø 3 x 4 mm fixée provisoirement sur le régulateur de tension. Puis fixez sans bloquer le circuit imprimé d'alimentation sur la face avant comme indiqué à la figure 11. Le trou de fixation du régulateur doit être en correspondance avec le trou central inférieur de la matrice. Deux vis sont nécessaires, l'une à tête fraisée Ø 3 x 14 mm, l'autre de Ø 3 x 4 mm.

h) Bloquez l'ensemble des quatre vis représenté à la figure 11-b. Serrez en premier et à fond la vis à tête fraisée qui plaque le régulateur sur la face avant. Maintenant, effectuez les différentes liaisons.

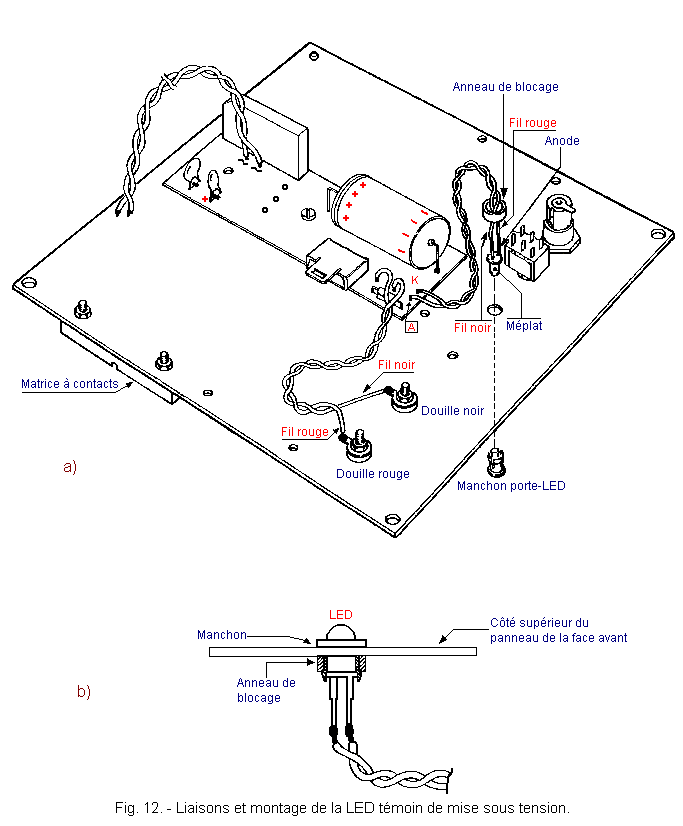

i) Tout d'abord, vous allez procéder au câblage de la LED. Écartez légèrement les bornes de la LED et coupez-les à environ 7 à 8 mm. Soudez le fil noir référencé K à la cathode de la LED et le fil rouge référencé A à l'anode de la LED. Ceci est indiqué à la figure 12-a. La cathode de la LED est repérée par un méplat.

j) Procédez maintenant au montage de la LED sur la face avant du digilab comme illustré à la figure 12-b. Tout d'abord, introduisez le manchon porte-LED dans le trou situé à côté de l'interrupteur. Puis enfilez la LED dans l'anneau de blocage et enfin enfilez cette dernière dans le manchon. Puis enfoncez l'anneau de blocage sur le manchon.

k) Soudez les extrémités libres de l'autre torsade rouge - noir respectivement sur les cosses des œillets des douilles rouge (fil rouge) et noire (fil noir).

Maintenant, vous allez effectuez le câblage de l'interrupteur et du porte-fusible. Procédez avec beaucoup d'attention en suivant les instructions ci-dessous :

l) Coupez quatre morceaux de fil souple de 0,25 mm² de section, deux verts et deux noirs, d'environ 24 cm de longueur.

• dénudez chaque extrémité sur 5 mm environ

• torsadez les brins dénudés de chaque fil

• étamez chaque extrémité.

m) Préparez quatre morceaux de soupliso de Ø 2 mm et deux morceaux de Ø 3 mm chacun d'environ 1 cm en les coupant dans les souplisos que vous aviez en votre possession.

n) Etamez les bornes 1, 2, 4 et 5 de l'interrupteur ainsi que les bornes du porte-fusible.

o) Prenez l'un des morceaux de fil isolé noir préparé précédemment. Réduisez à 2 mm l'extrémité étamée et soudez-la verticalement sur la borne 1 de l'interrupteur (figure 13-a). Évitez que l'étain coule à la base de la borne.

p) De la même façon, soudez le deuxième fil noir à la borne 4 et un fil vert à la borne 2.

Soudez également le fil vert restant à la borne 2 du porte-fusible.

q) Coupez un morceau de fil souple vert de 0,25 mm² de section et de 5 cm environ.

Etamez les deux extrémités comme précédemment, puis soudez l'une d'elles sur la borne 5 de l'interrupteur.

Assurez-vous qu'il n'y ait aucun court-circuit sur les 4 bornes câblées de l'interrupteur.

Introduisez les quatre morceaux de soupliso de Ø 2 mm sur les quatre fils câblés sur l'interrupteur et poussez-les jusqu'à la base des bornes soudées, recouvrant ainsi les soudures effectuées.

r) Introduisez un morceau de soupliso de Ø 3 mm sur le fil vert câblé à la borne 5 de l'interrupteur, puis soudez ce même fil vert sur la borne 1 du porte-fusible.

Recouvrez ensuite la soudure en faisant glisser le morceau de soupliso de Ø 3 mm.

s) Mettez le deuxième morceau de soupliso sur le fil vert câblé à la borne 2 du porte-fusible.

Torsadez entre eux les deux fils verts et les deux fils noirs (figure 13-b).

La figure 14 vous présente la face inférieure du panneau métallique (face avant) à ce stade du montage de l'alimentation.

3. 4. - CONTRÔLE HORS TENSION

Préparez le contrôleur pour la mesure de résistance et effectuez les mesures indiquées dans le tableau de la figure 15.

Ce tableau vous indique les points de raccordements de l'ohmmètre et les valeurs que vous devez obtenir.

Vous devez impérativement trouver les valeurs figurant dans ce tableau. Dans le cas contraire, il vous faut vérifier le câblage pour découvrir l'anomalie. Pensez à vérifier le fusible. Quand l'ensemble du contrôle sera correct, vous pourrez continuer le montage.
