Schémas Électricités
TABLEAU DE COMPTAGE DE L'EDF AVEC RÉPARTITEUR D'INTENSITÉ



NOTIONS DE BASE

D'ELECTRICITE





Nous mettons à votre disposition quelques exemples de schémas d'électricité qui vous sera utile dans vos travaux pratiques de tous les jours.



NOTA : A respecter les conventions internationales et soyez prudent lors de l'installation électrique de votre domicile.



Rouge = Phase

Bleu = Neutre

Violet = Navette entre les deux Interrupteurs Va-et-vient

Orange = Retour entre la lampe et un des Interrupteurs Va-et-vient

Marron = Phase pour le Biphasé ou le Triphasé

Noir = Phase dans certain cas ...

Jaune - Vert (Bicolore) = Terre de protection

C = Commun de chaque Interrupteur Va-et-vient



Nota : Il n'y a pas 36 couleurs de fils différents concernant le domaine d'électricité par rapport à l'électronique, notamment sur les réseaux téléphoniques, c'est un exemple parmi tant d'autres !!!

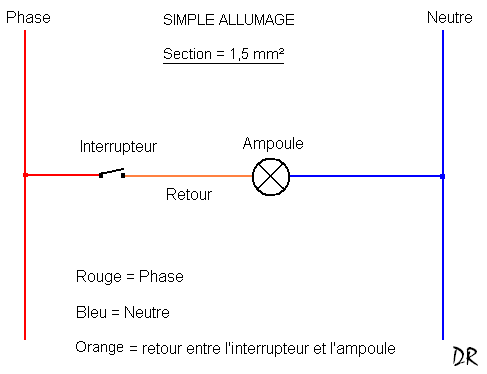

SIMPLE ALLUMAGE

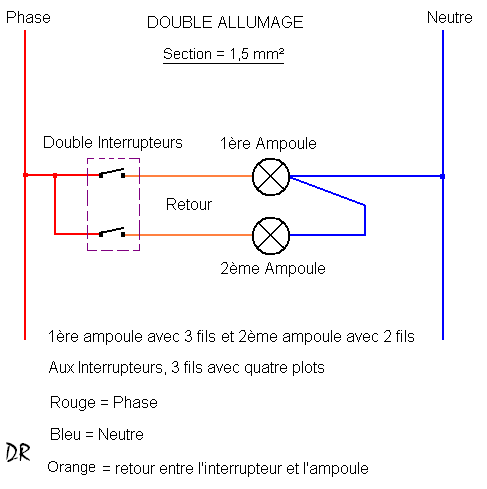

DOUBLE ALLUMAGE

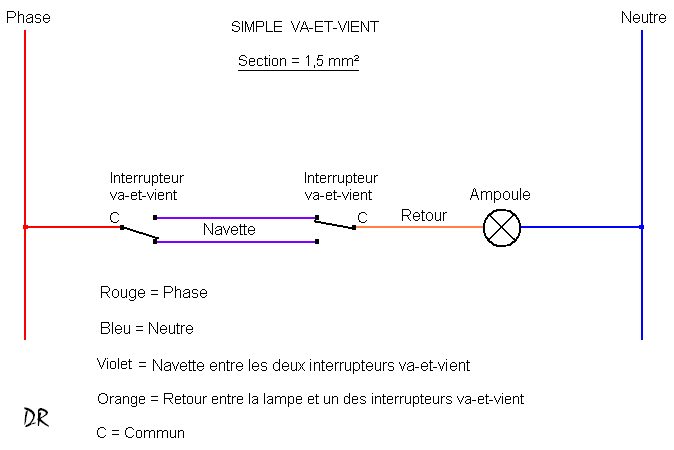

SIMPLE VA-ET-VIENT

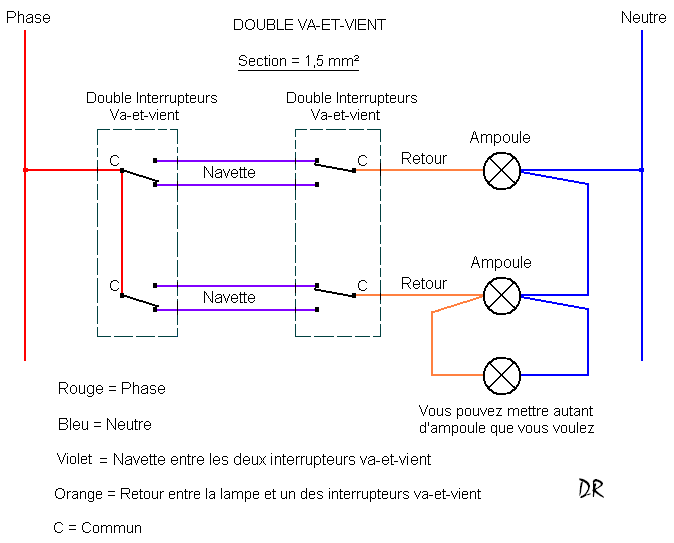

DOUBLE VA-ET-VIENT

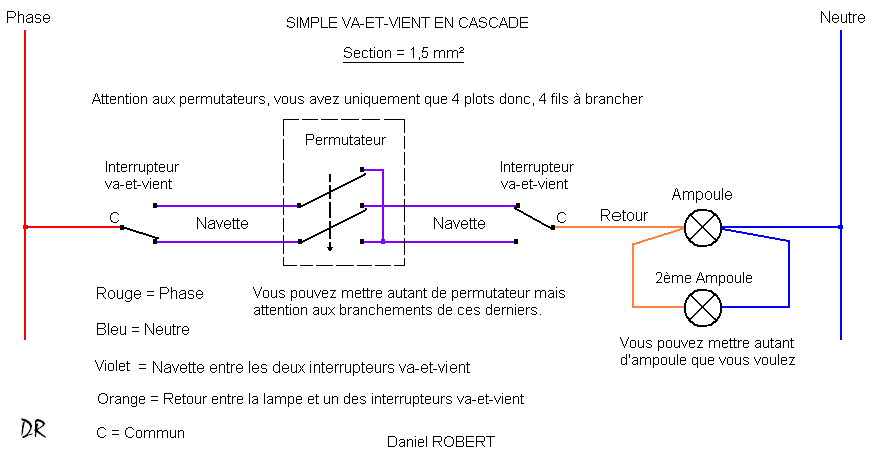

SIMPLE VA-ET-VIENT EN CASCADE

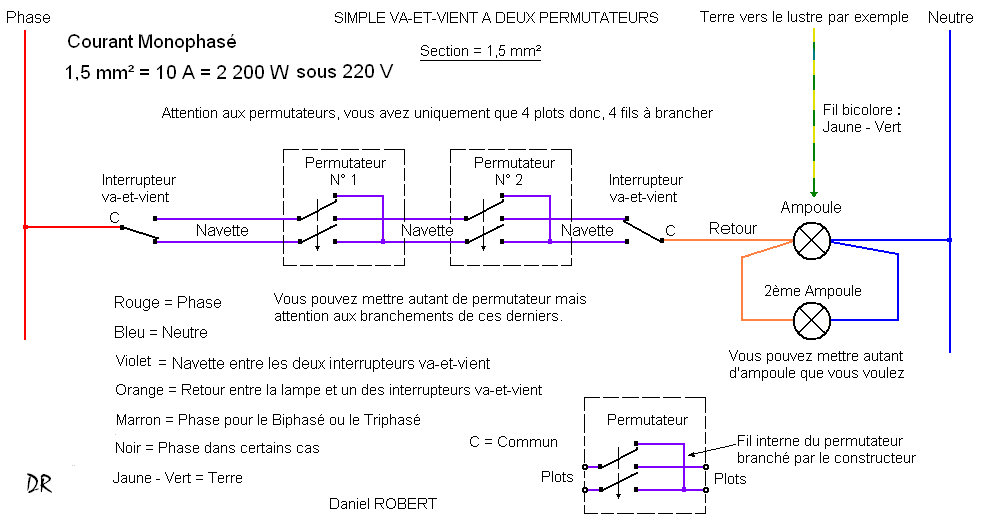

SIMPLE VA-ET-VIENT EN CASCADE AVEC DEUX PERMUTATEURS

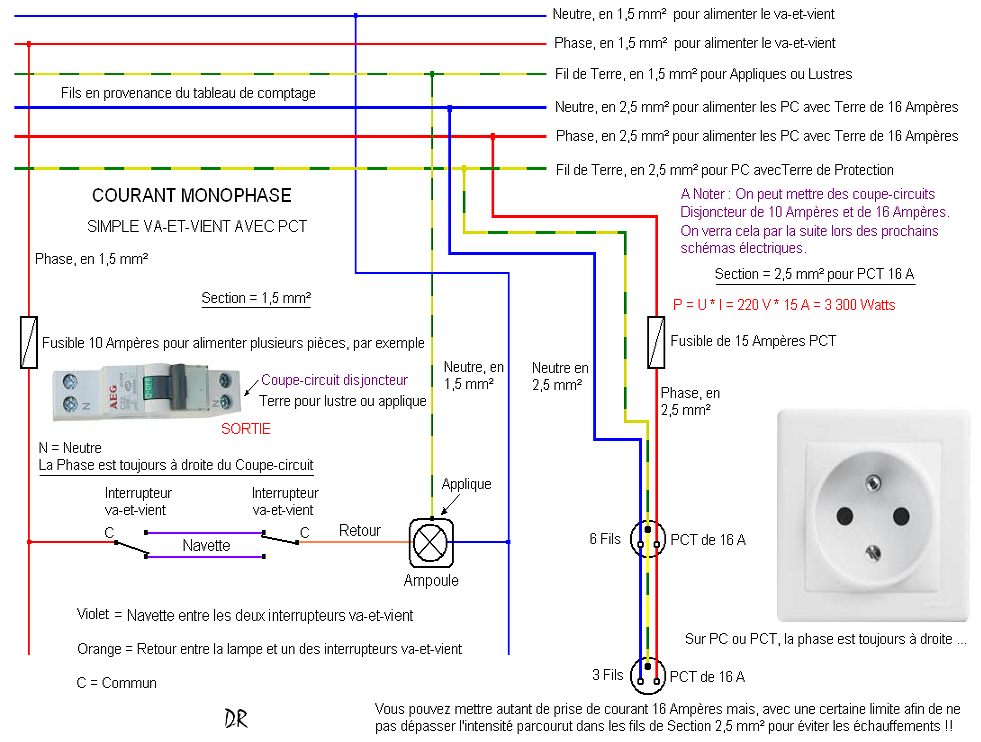

SIMPLE VA-ET-VIENT AVEC PRISES DE COURANT DE TERRE DE 16 AMPERES
