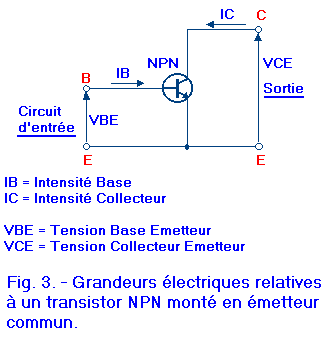

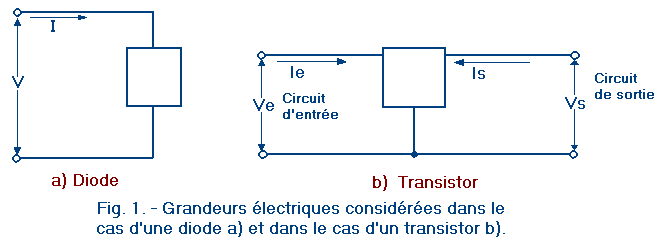

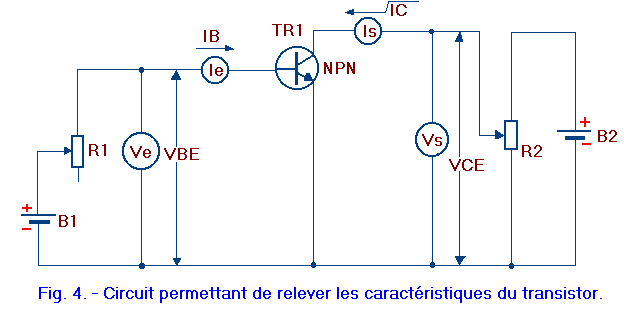

Ce dernier comporte quatre appareils de mesure et deux alimentations de courant continu B1 et B2.

La pile B1 permet de polariser en direct la jonction base-émetteur. La résistance variable R1 permet de faire varier le courant de base IB.

est un millivoltmètre et permet de mesurer la tension d'entrée VBE, tandis que le courant de base IB est mesuré grâce au microampèremètre .

La pile B2 polarise en inverse la jonction collecteur-base. La résistance R2 permet de faire varier la tension VCE. Cette tension VCE est mesurée avec le voltmètre , tandis que le courant de sortie IC est mesuré avec le milliampèremètre .

Nous allons maintenant passer au tracer du réseau de caractéristiques relatif au couple de grandeurs électriques VCE / IC en utilisant pour paramètre le courant de base IB

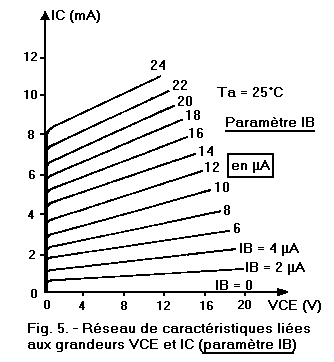

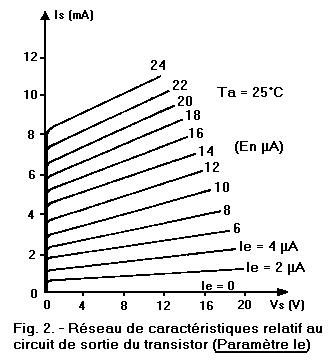

Ce réseau de caractéristiques, qui est l'un des plus utilisés, est représenté à la figure 5.

La tension VCE est portée sur l'axe horizontal du repère cartésien, tandis que le courant IC est porté sur l'axe vertical.

Pour tracer la caractéristique relative à IB = 0, il suffit d'ouvrir le circuit d'entrée (la base se trouve en l'air). Ensuite, on fait varier VCE à l'aide de la résistance R2 ; Par exemple de volt en volt (0, 1, 2, 3... volts). Pour chaque valeur de VCE, on mesure la valeur du courant IC correspondant. Vous remarquez que la caractéristique pour IB = 0 est pratiquement confondue avec l'axe horizontal. Il existe un courant ICEO très faible qui est un courant de fuite.

Ensuite, pour tracer la seconde caractéristique (IB = 2 µA), on referme le circuit d'entrée et on agit sur R1 pour que le courant IB soit égal à 2 µA. Il suffit ensuite de faire une série de mesures comme précédemment en agissant sur R2, ce qui permet de tracer la seconde caractéristique.

Ensuite, on passe à la troisième caractéristique pour IB = 4 µA et ainsi de suite...

Dans le cas présent, le réseau comprend 13 caractéristiques et IB varie de 0 à 24 µA.

Nous allons détailler l'examen de ce réseau.

• Toutes les caractéristiques partent du point origine 0. Cela signifie que lorsque VCE est nulle, le courant IC est également nul et cela quel que soit le courant IB.

• Ensuite, les caractéristiques présentent deux parties. La première est commune et pratiquement verticale ; la seconde est pratiquement horizontale et est fonction du courant IB.

• La première partie signifie que lorsque la tension VCE varie légèrement, le courant IC augmente dans des proportions importantes et d'autant plus que le courant IB est élevé.

• Quand la tension VCE atteint un certain seuil, relativement bas pour chaque caractéristique, il y a un coude et à ce moment-là la courbe devient pratiquement horizontale. En fait, elle est légèrement relevée, c'est-à-dire que pour chaque valeur de IB donnée, le courant IC augmente légèrement quand la tension VCE augmente.

• La position d'une caractéristique est ici fonction du courant IB, autrement dit le courant IC est en relation étroite avec le courant IB.

1. 2. 2. - EXAMEN DU CIRCUIT D'ENTREE

Le réseau de caractéristiques relatif au circuit d'entrée (grandeurs VBE et IB) est déterminé grâce au montage situé à la figure 4, (schéma reporté ci-dessous) avec une procédure différente de la précédente. Le microampèremètre est remplacé par un milliampèremètre.

Dans un premier temps, on fixe la tension VCE à l'aide de la résistance R2.

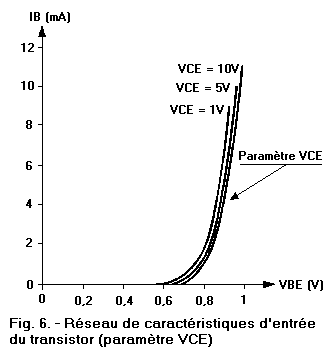

Dans un deuxième temps, on relève la caractéristique pour différentes valeurs de IB. Pour cela, on fait varier R1 et pour chaque valeur de IB, on relève la tension VBE. Cela détermine une caractéristique. Pour une seconde caractéristique, on change la valeur de VCE et on recommence la même série de mesures. On trace ainsi plusieurs caractéristiques comme cela apparaît à la figure 6.

Vous remarquez tout de suite que ces caractéristiques sont analogues à celle d'une diode. En effet, la jonction base-émetteur est polarisée en direct.

Toutefois, quand IB est nul (base en l'air), la tension VBE n'est pas nulle, mais vaut environ 0,6 volt.

Vous constatez également que la tension VCE a très peu d'influence sur la tension VBE. Si pour un même courant de base VCE passe de 1 volt à 10 volts, la tension VBE ne varie que de quelques dizaines de mV.

En conséquence, les fabricants se contentent de fournir une seule caractéristique d'entrée, correspondant à une valeur moyenne de VCE.

1. 2. 3. - RÉSEAU DE CARACTÉRISTIQUES RELATIF AUX GRANDEURS IC ET IB (PARAMÈTRE VCE)

Le montage utilisé est toujours celui représenté à la figure 4 ci-dessus.

Dans un premier temps, on fixe la tension VCE à l'aide de R2. Puis dans un second temps, on règle R1 de façon à faire varier le courant IB. Il suffit de relever la valeur du courant IC pour chaque valeur particulière du courant IB.

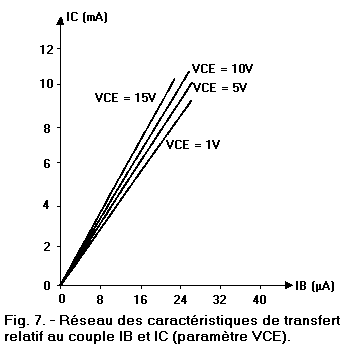

On obtient ainsi le réseau de la figure 7.

Ces caractéristiques sont appelées caractéristiques de transfert car elles mettent en relation le courant de sortie IC avec le courant d'entrée IB.

Vous remarquez que IC est proportionnel à IB (à VCE constante).

Plus que VCE est élevée, plus le coefficient de proportionnalité entre IC et IB est élevé.

En réalité, les caractéristiques de transfert ne sont pas exactement des droites, mais pratiquement on peut les assimiler à des droites.

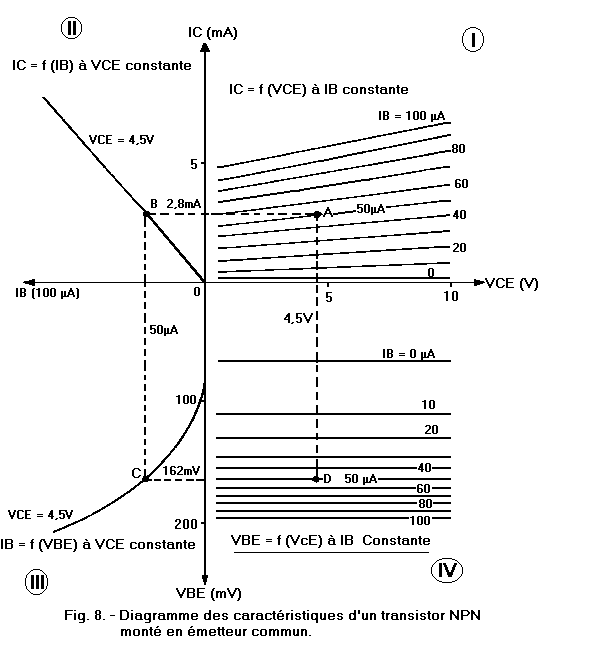

1. 2. 4. - DIAGRAMME GÉNÉRAL DES CARACTÉRISTIQUES D'UN TRANSISTOR

Il est possible de réunir les trois réseaux de caractéristiques vus précédemment.

Ce regroupement est représenté à la figure 8.

Il y a quatre quadrants.

Les caractéristiques de sortie sont disposées dans le quadrant (I) situé en haut et à droite.

Le quadrant II disposé en haut et à gauche représente une caractéristique de transfert. Par rapport à la figure 7, les courants IB croissants sont comptés vers la gauche de l'origine 0.

Enfin, le quadrant III représente une caractéristique d'entrée.

Dans le quadrant IV, on représente le réseau de caractéristiques relatif à la réaction du circuit de sortie sur le circuit d'entrée.

Dans le cas du montage en émetteur commun, ces réseaux de caractéristiques donnent les valeurs suivantes :

• Quadrant I : Caractéristiques de sortie. On trouve la valeur du courant de sortie IC en fonction de la tension de sortie VCE et cela à courant de base constant. On écrit : IC = f (VCE) à IB = constante.

• Quadrant II : Caractéristiques de transfert. Permet de trouver le courant de sortie IC en fonction du courant d'entrée IB, à tension de sortie VCE constante. On écrit : IC = f (IB) à VCE = constante.

• Quadrant III : Caractéristiques d'entrée. On y obtient la valeur du courant d'entrée IB en fonction de la tension d'entrée VBE à tension de sortie VCE = constante. On écrit : IB = f (VBE) à VCE = constante.

• Quadrant IV : Caractéristiques de réaction. Ces caractéristiques permettent de déterminer le rapport de réaction, c'est-à-dire l'influence de la tension de sortie VCE sur la tension d'entrée VBE, à courant de base IB constant. On écrit : VBE = f (VCE) à IB = constante.

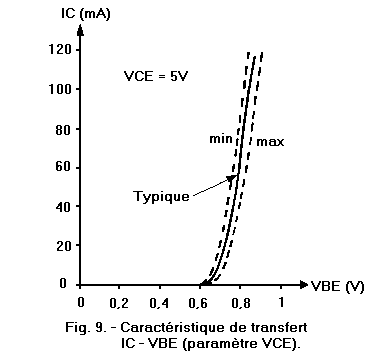

Un constructeur peut fournir d'autres caractéristiques que celles déjà vues jusqu'ici. En particulier, la caractéristique relative au courant IC et à la tension VBE peut être donnée (figure 9). La tension VCE peut être constante.

Comme il existe une dispersion liée à la fabrication des transistors, le fabricant indique une caractéristique typique ainsi que la caractéristique minimale et la caractéristique maximale.

La majorité des transistors possèdent cependant des caractéristiques qui coïncident sensiblement avec la caractéristique typique.

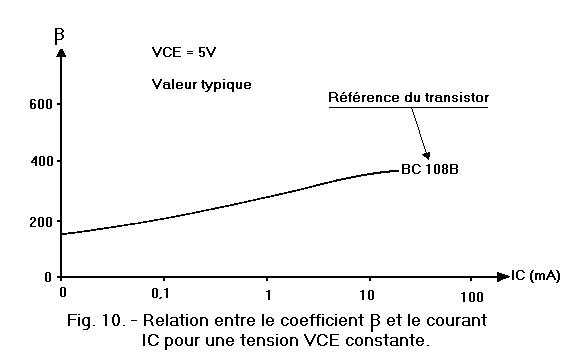

• Une autre caractéristique indiquant la variation du coefficient en fonction du courant IC peut être fournie par le constructeur (figure 10).

Cette caractéristique n'appartient pas au groupe des 12 réseaux de caractéristiques mentionnés ci-dessus.

Elle est donnée en fonction du paramètre VCE.
