La figure 16 montre un interrupteur
utilisé comme élément de mémoire. Le levier de cet interrupteur peut se
trouver dans deux positions distinctes : orienté vers le haut ou vers le bas.
A la première position est associée
une lampe allumée et à la seconde la même lampe éteinte. De plus, à levier
en haut et lampe allumée, on fait correspondre le niveau logique 1,
tandis qu'à levier bas et lampe éteinte, on fait correspondre le niveau
logique 0. Grâce à cette convention, le
dispositif devient une cellule de mémoire à deux états, ou binaire.
La cellule de mémoire, en général,
est donc un circuit ou une partie de circuit qui peut emmagasiner un seul bit
d'information :0 ou 1, comme représenté figure 17.
La bascule est l'équivalent électronique
de l'interrupteur dont nous venons de parler. Plusieurs bascules reliées de façon
appropriée, constituent un registre, c'est-à-dire une mémoire électronique,
non plus élémentaire mais capable de contenir une succession de bits appelée séquence.
Les séquences de bits, stockées
dans les registres, peuvent avoir une longueur maximale égale au nombre d'étages
de chaque registre :huit, seize, trente-deux
bits. Ces séquences sont appelées
mots.
On peut donc définir le registre
comme étant un circuit de mémoire capable de mémoriser un mot.
Dans les leçons précédentes, vous
avez pu examiner les registres à décalage ou «shift
register».
Nous avons vu qu'il y a des
registres à décalage avec entrées en série ou en parallèle et des sorties
en série ou en parallèle.
A la figure 18 est représenté le
schéma d'un registre avec entrées et sorties en parallèle. Souvent, il n'est
pas nécessaire d'indiquer dans les détails comment est conçu le registre ;
il suffit de le dessiner sous forme d'un ensemble de cases adjacentes en même
nombre que celui des cellules de mémoires réservées à chaque bit.
Les flèches qui représentent le
flux de bits relatifs aux entrées et aux sorties sont en même nombre que les
cellules.

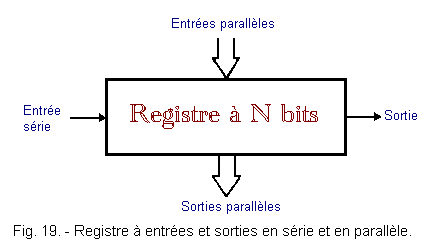

Parfois, pour représenter le flux
total de bits en entrée et en sortie, en parallèle, on utilise une grande flèche
unique et le symbole du registre se résume à un seul rectangle.
Dans ce cas, le nombre de cellules
de mémoires est indiqué en nombre de bits (registre
de N bits) comme vous pouvez le voir sur la figure 19.
2. 2. - MÉMOIRES RAM (RANDOM ACCESS MEMORIES) OU EN FRANÇAIS,
MÉMOIRE À ACCÈS ALÉATOIRE
Une mémoire RAM
est formée de nombreuses cellules disposées en rangées et colonnes, comme les
compartiments d'un casier de boîte postale (figure 20).
Chaque cellule peut être identifiée
en utilisant un numéro de colonne et un numéro de rangée, tout comme on le
fait lorsque l'on joue à la bataille navale.
Le terme «accès aléatoire»,
qualifiant ce type de mémoire, signifie que l'on peut accéder à chaque case mémoire
sans respecter un ordre préétabli mais au hasard des besoins et des choix.
La cellule élémentaire d'une mémoire
électronique est essentiellement constituée d'une bascule dotée d'un réseau
combinatoire extérieur tel qu'il permette l'enregistrement et la lecture des données (figure 21).
En observant le symbole graphique et
le schéma logique, on peut voir trois entrées et une sortie : une entrée
pour les données (DIN),
une autre pour prédisposer la mémoire à l'écriture
(W) et une troisième pour la prédisposer
à la lecture
(R)
; la sortie est repérée par le symbole
DOUT.
Les données 0 ou 1
sont écrites dans la bascule lorsque l'entrée W
est haute, car ainsi leur passage en mémoire à travers la porte A
est validé. Le symbole W est
l'initiale de «Write» qui signifie écrire.
Si par contre, l'entrée
W
est au niveau L, la porte
A
est bloquée et la porte B passante. De
cette façon, la sortie Q est reliée à
l'entrée D de la bascule. De ce fait,
chaque fois qu'une impulsion d'horloge arrive, le contenu de la bascule ne se
perd pas car il est réinscrit à travers l'entrée D.
La donnée présente sur
Q
est lue lorsque l'entrée R est au
niveau haut, ce qui valide la porte
C et
permet au niveau disponible en Q de
s'afficher sur la sortie DOUT.
La lettre R est l'initiale de «Read»
qui signifie lire.
Le réseau combinatoire de portes
qui environne la bascule permet de superposer les opérations de lecture et d'écriture
même si cela ne se fait pas habituellement, car en règle générale, les deux
opérations sont effectuées séparément.
Afin de différencier les deux opérations,
on peut utiliser un inverseur tel que celui représenté figure 22.
De cette façon, on obtient une
borne R / W (Read /
Write) qui autorisera l'écriture
lorsqu'elle sera à 0 et la
lecture
lorsqu'elle sera à 1.
Une seule cellule mémoire présenterait
peu d'intérêt. Il convient donc de mettre ensemble plusieurs cellules de manière
à obtenir des capacités plus grandes.
On pourrait les regrouper l'une à côté
de l'autre en maintenant les entrées et les sorties séparées. Ainsi, il
serait possible d'accéder immédiatement à chaque cellule en toute liberté
comme ont le fait pour les mémoires à accès aléatoires, mais cela
multiplierait aussi le nombre de bornes d'entrées et de sorties.
Afin de réduire le nombre de pattes
du circuit intégré, on modifie la cellule élémentaire de mémoire comme
indiqué figure 23.
Le fonctionnement du nouveau circuit
est simple. Lorsque E est au niveau
L, le signal de sortie DOUT
ne réussit pas à passer à travers la porte
ET,
donc on ne peut ni lire ni écrire parce qu'avec E
au niveau L, la sortie de l'inverseur est au
niveau H et l'entrée
R
/ W est au niveau H. La commande
R / W sert donc à valider la lecture ou l'écriture.
A partir de cellules de ce type, il
est possible de réaliser des mémoires très grandes. A la figure 24 est représenté
le schéma d'une mémoire de faible capacité, de quatre
mots de deux bits.
Cela signifie qu'il y a huit bits
regroupés deux à deux en quatre groupes et qu'il est possible de lire simultanément deux bits.
Le fonctionnement de l'ensemble est
le suivant : toutes les entrées d'une colonne de bascules sont reliées
ensemble à l'une des deux entrées de la mémoire, D1 ou D0, tandis que toutes leurs sorties sont
reliées ensemble à travers des OU successifs à S1 ou S0.
Seule la bascule validée par son entrée E, peut délivrer à l'entrée du OU un 1
qui, les OU se trouvant en cascade, apparaîtra sur la sortie considérée, S0 ou S1.
Les entrées A1
et A0 d'adresse sélectionnent, grâce à un
décodeur, la rangée dans laquelle il faut lire ou écrire.
Lorsque par exemple A1
et A0 sont à l'état 0 0, la sortie Q0 du décodeur
passe au niveau haut, ce qui valide les deux bascules de la rangée 0
au moyen de la commande E.
Le terme «adresse»
utilisé précédemment définit la position de la case mémoire à l'intérieur
de celle-ci ; dans notre cas, l'adresse définit une rangée où se
trouve un mot de deux bits.
Il existe des mémoires où
l'adresse ne définit la position que d'un seul bit ; dans ce cas, il est
nécessaire que l'adresse indique également la colonne ; donc, outre le
décodeur qui sélectionne les rangées, il est alors nécessaire de disposer
d'un décodeur de colonnes. De plus, chaque cellule, nonobstant une entrée de
validation pour la rangée, disposera d'une entrée de validation pour la
colonne. Lorsque les deux seront actives, on pourra alors lire ou écrire.
A la figure 25 est donné un exemple
de mémoire à 64 cellules ou bits, chacune
étant accessible individuellement.
Ici, on lit ou on écrit un seul bit
à la fois. Il est donc nécessaire de disposer d'une adresse à six chiffres ;
en effet, puisqu'il y a 64 cellules,64
combinaisons différentes sont nécessaires et il faut six chiffres (26
= 64) pour obtenir ce nombre de combinaisons.
Les trois premiers bits de
l'adresse, de A0
à A2,
repèrent la colonne ; les trois autres bits de
A3
à A5
indiquent la rangée ou ligne horizontale.
L'adresse complète est donc formée
de la manière suivante :
Cette adresse désigne la cellule
située sur la rangée 0 1 0 c'est-à-dire
la rangée n° 2 (la troisième en partant
du haut) et dans la colonne 1 1 0 c'est-à-dire
la colonne 6 (la septième en partant de la
gauche).
Les cellules sont représentées par
un petit carré. Pour des raisons d'espace, les différentes entrées et les
différentes sorties n'y sont pas indiquées, par contre elles le sont figure
26.
Le schéma de la mémoire de la
figure 26, bien que très simplifié, est encore assez complexe ; on peut
facilement imaginer que lorsque la capacité de la mémoire augmente, la
complexité du dessin augmente aussi !
Pour représenter une mémoire, on
utilise donc habituellement des schémas synoptiques encore plus synthétiques,
comme celui de la figure 27 où toutes les cellules ne sont pas représentées
une à une mais remplacées par un rectangle (il s'agit de 32
rangées et de 32 colonnes, soit
1 024 cellules qu'il aurait sinon fallu représenter).
En observant ce schéma, on peut
remarquer tout d'abord la présence d'une entrée supplémentaire CE,
acronyme de «Chip Enable» qui signifie «sélection
de boîtier». Cette entrée, comme nous l'avons vu dans certains
cas, sert lorsque l'on utilise plusieurs boîtiers pour réaliser ou sélectionner une mémoire ou une autre mémoire s'il y avait plusieurs mémoires en question.
On peut remarquer ensuite la présence
du BUFFER I / O ou
BUFFER
d'entrée / sortie. Comme on le voit, le
BUFFER
est un circuit tampon, ici entre les cellules mémoires et les circuits
externes.
Les lettres I
/ O sont très importantes car on les rencontre très souvent surtout
dans les microprocesseurs, elles signifient INPUT /
OUTPUT ou Entrée /
Sortie.
Jusqu'ici, nous avons vu des mémoires
à entrées et sorties différenciées, mais en pratique elles sont confondues
afin d'économiser les broches.
La structure interne des mémoires
le permet, en effet, ces mémoires sont conçues pour que l'entrée ne perturbe
pas la sortie et vice versa.
Mémoires
RAM (Random Access Memories)
