Montage de l'Alimentation et Câblage du Circuit Imprimé :
3. - MONTAGE DE L'ALIMENTATION
Dans un premier temps, vous allez
monter quelques composants relatifs à l'alimentation sur le circuit imprimé et
fixez ce dernier sur le digilab. Dans un deuxième temps, vous allez procéder
à un contrôle hors tension du circuit. Enfin, vous effectuerez le montage du
transformateur et l'essai sous tension de l'alimentation.
Procédez aux différentes opérations
avec beaucoup d'attention et de soin et conformez-vous aux instructions suivantes.
3. 1. - CÂBLAGE DU CIRCUIT IMPRIMÉ

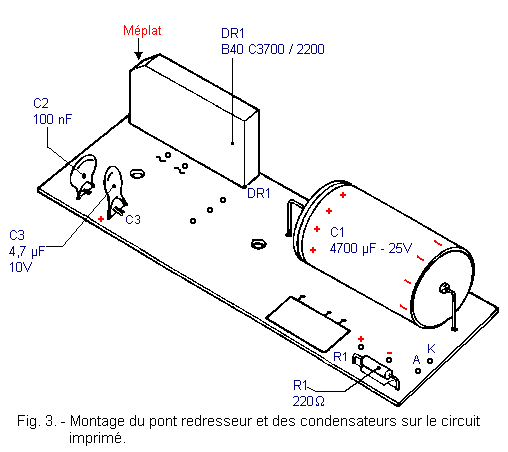

En vous référant à la figure 3,
effectuez les opérations suivantes :
a) Introduisez le
condensateur électrolytique C1 de
4700
µF - 25 V à l'emplacement prévu sur le circuit imprimé. Respectez
la polarité de ce condensateur. Soudez ensuite les deux bornes de celui-ci aux
pastilles de cuivre et coupez la partie excédentaire.
b) En respectant la polarité
du condensateur électrolytique au tantale C3
de 4,7 µF - 10 V, soudez-le sur le circuit
imprimé.
c) Soudez sur le circuit
imprimé le condensateur céramique C2
de 100 nF
(ou 0,1 µF).
d) Soudez sur le circuit
imprimé la résistance R1 de
220
W
- 1 / 4 W
tolérance 5 % (rouge
- rouge - marron - or).
Le pont redresseur comporte quatre
bornes, comme illustré à la figure 4.
Deux sont repérées par le symbole
usuel ~
et constituent l'entrée sur laquelle est
appliquée la tension alternative prélevée sur le secondaire du transformateur.
Les deux autres bornes marquées (+)
et (-) sont les sorties reliées aux bornes
du condensateur de filtrage C1. Parfois, le
pont redresseur possède un méplat de repère qui indique la position
respective des bornes (+) et (-).
e) Soudez le pont redresseur
DR1 type B 40C 3700 / 2200 sur le
circuit imprimé en respectant la polarité de ses deux bornes de sorties (+)
et (-).
Maintenant, vous allez câbler le régulateur
LM 340T5. Il est pourvu de trois électrodes.
La figure 5 représente le régulateur vu de face et de côté.
La broche 1
située à gauche est l'entrée sur laquelle est appliquée la tension non régulée.
La broche centrale 2 est reliée à la
masse.
La broche 3
est la sortie qui fournit la tension régulée. La plaquette métallique reliée
à la broche 2 est percée d'un trou pour la
fixation sur un radiateur. Ce dernier permet la dissipation de chaleur engendrée
par le circuit intégré.
Dans ce montage, le radiateur sera
constitué par la face avant métallique du digilab.
Pour l'instant, effectuez un montage
mécanique provisoire du régulateur en vous conformant aux instructions suivantes :
f) Préparez le circuit intégré
comme illustré à la figure 6-a. Utilisez les pinces plates pour plier les
trois électrodes à 90° du côté de la
face frontale. La ligne de pliage est située à environ 3
mm du boîtier du régulateur.
g) Retournez le circuit
imprimé et enfilez les broches du circuit intégré du côté des pistes de
cuivre dans les trous prévus. Le trou de fixation du régulateur doit
correspondre au trou réalisé sur le circuit imprimé comme indiqué à la
figure 7-a. N'effectuez aucune soudure pour l'instant.
h) Fixez le régulateur au
circuit imprimé au moyen d'une entretoise hexagonale filetée Ø
3 x 9 mm
et deux vis Ø
3 x 4 mm,
comme indiqué à la figure 7-b.
Serrez les deux vis à fond ;
ainsi, la plaquette métallique du circuit intégré se positionnera
correctement par rapport au circuit imprimé.
i) Soudez les trois
broches du régulateur sur les pastilles de cuivre et coupez la partie excédentaire
qui ressort sur la face non cuivrée du circuit imprimé.
Pour compléter le montage sur le
circuit imprimé, il vous reste à souder un connecteur et quelques fils de
liaison qui serviront pour le raccordement aux autres composants de
l'alimentation.
j) Positionnez le
connecteur
mâle à 3 broches comme indiqué à la figure 8 et soudez les 3
broches sur le circuit imprimé.
k) Coupez deux morceaux de
fil souple rouge de 0,5 mm²
de section et 30
cm de long environ. Dénudez les extrémités sur
3 à 4 mm, puis torsadez les deux
fils entre eux. Introduisez ensuite les fils d'une extrémité de la torsade
dans les trous situés à côté du pont redresseur (figure 8) et soudez-les sur
les pastilles de cuivre.
l) Coupez deux morceaux de
fil souple de 0,5 mm² de section,
l'un
rouge, l'autre noir, d'une longueur d'environ
10
cm, torsadez-les ensemble puis dénudez les extrémités. Introduisez
une extrémité du fil rouge dans le trou repéré par (+)
et une extrémité du fil noir dans le trou repéré par (-),
puis soudez-les au circuit imprimé.
m) Coupez deux morceaux de
fil souple de 0,25 mm² de section,
l'un
rouge, l'autre noir, d'une longueur d'environ
8
cm chacun ; torsadez-les entre eux et dénudez les extrémités.
Introduisez une extrémité du fil rouge dans le trou repéré par la lettre A
(anode) et une extrémité du fil noir dans
celui repéré par la lettre K (cathode),
puis soudez-les au circuit imprimé.
3. 2. - CONTRÔLE VISUEL
Avant d'entreprendre la phase
suivante du travail, il est souhaitable que vous fassiez un contrôle visuel
attentif du montage effectué en vous assurant de la position correcte de chaque
composant, en particulier du circuit intégré et des polarités des
condensateurs électrolytiques en vous référant aux figures 7 et 8.
Vérifiez aussi qu'il n'y ait pas de
pistes en court-circuit à cause d'un excès de soudure entre deux pastilles
voisines.
3. 3. - MONTAGE
DU CIRCUIT D'ALIMENTATION SUR LA FACE AVANT DU DIGILAB
Vous allez maintenant procéder au
montage des différents accessoires sur la face avant métallique.
La première opération consiste à
démonter la face avant sur laquelle est fixée la matrice à contacts.
a) Dévissez les quatre vis
retenant le panneau métallique au coffret. Retirez les deux cordons
d'alimentation traversant le trou situé en bas à gauche.
b) Dévissez les deux écrous
sur la douille serre-fil rouge et retirez le premier cylindre isolant.
Puis introduisez cette douille rouge
dans le trou situé en bas à droite comme représenté à la figure 9-a.
Puis, enfilez le cylindre isolant
que vous avez retiré précédemment sur la tige filetée. Enfilez une rondelle
et bloquez avec un écrou. De même, enfilez un œillet à cosse, une deuxième
rondelle dont le trou est de 4,2
mm. Puis
bloquez l'ensemble avec un écrou en respectant l'orientation de l'œillet à
cosse comme indiqué à la figure 9-b.
c) De la même façon, fixez
la douille serre-fil noire au-dessus du symbole (-).

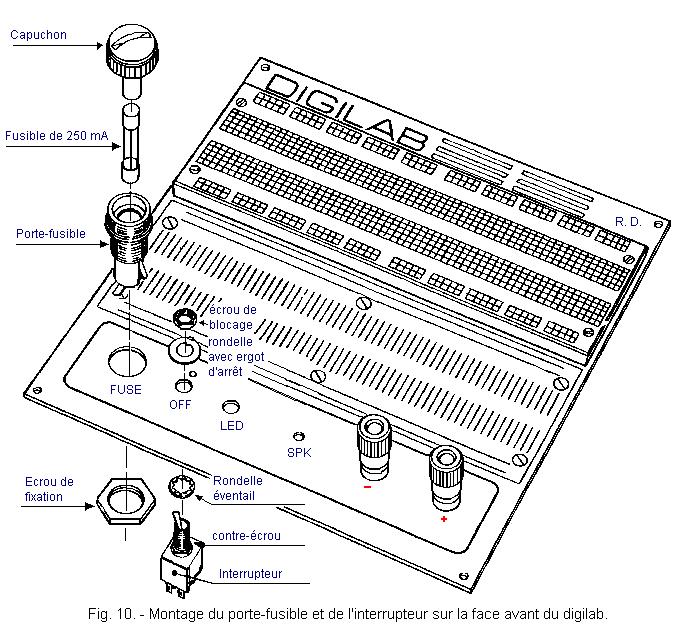

d) En observant la figure 10,
montez le porte-fusible dans le trou repéré par l'inscription "FUSE"
et mettez à l'intérieur le fusible de 250 mA.
e) Fixez ensuite
l'interrupteur à deux voies dans le trou repéré par l'inscription OFF
comme indiqué à la figure 10. Réglez tout d'abord la position du contre-écrou
de façon à ce que la partie filetée de l'interrupteur ressorte de 4
mm environ. Puis, positionnez correctement la rondelle avec l'ergot
d'arrêt. Enfilez la rondelle éventail et serrez à fond l'écrou de blocage.
f) Introduisez une vis à tête
fraisée Ø 3 x 14 mm
dans le trou central de la matrice situé à proximité du bord supérieur
du panneau de la face avant et fixez, sans toutefois serrez à fond, une
entretoise filetée Ø
3
en intercalant entre celle-ci et le panneau deux rondelles Ø
6 x Ø
3,2 mm
comme illustré à la figure 11-a.
g) Retirez la vis de
Ø3 x 4 mm
fixée provisoirement sur le régulateur de tension. Puis fixez sans bloquer le
circuit imprimé d'alimentation sur la face avant comme indiqué à la figure
11. Le trou de fixation du régulateur doit être en correspondance avec le trou
central inférieur de la matrice. Deux vis sont nécessaires, l'une à tête
fraisée Ø 3 x 14 mm,
l'autre de Ø
3 x 4 mm.
h) Bloquez l'ensemble des
quatre vis représenté à la figure 11-b. Serrez en premier et à fond la vis
à tête fraisée qui plaque le régulateur sur la face avant. Maintenant,
effectuez les différentes liaisons.
i) Tout d'abord, vous allez
procéder au câblage de la LED. Écartez légèrement
les bornes de la LED et coupez-les à
environ 7 à
8 mm.
Soudez le fil noir référencé K à la
cathode de la LED et le fil rouge référencé
A à l'anode de la
LED.

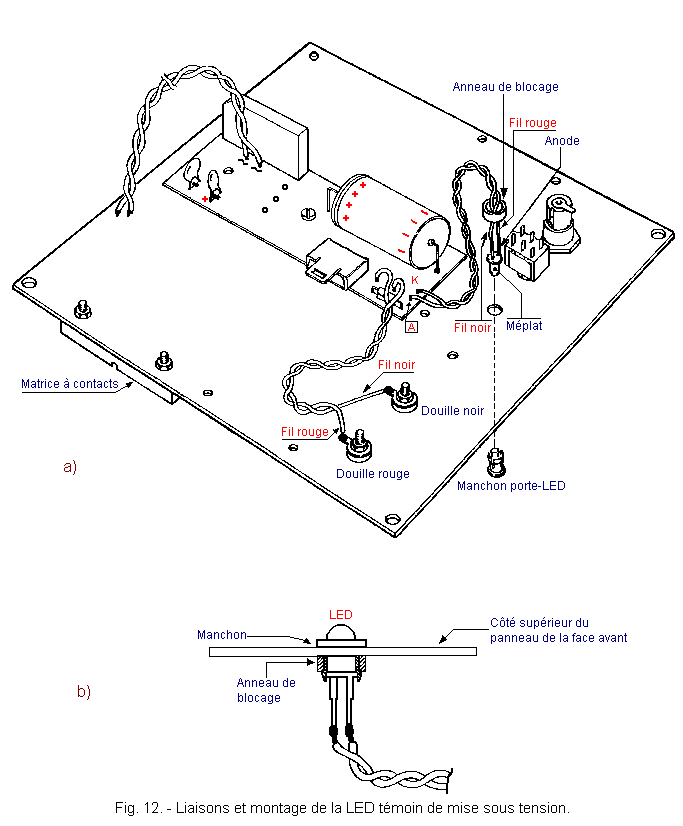

Ceci est indiqué à la figure 12-a. La cathode de la LED
est repérée par un méplat.
j) Procédez maintenant au
montage de la LED sur la face avant du
digilab comme illustré à la figure 12-b. Tout d'abord, introduisez le manchon
porte-LED dans le trou situé à côté de l'interrupteur. Puis
enfilez la LED dans l'anneau de blocage et
enfin enfilez cette dernière dans le manchon. Puis enfoncez l'anneau de blocage
sur le manchon.
k) Soudez les extrémités
libres de l'autre torsade rouge - noir
respectivement sur les cosses des œillets des douilles
rouge (fil rouge) et
noire
(fil noir).
Maintenant, vous allez effectuez le
câblage de l'interrupteur et du porte-fusible. Procédez avec beaucoup
d'attention en suivant les instructions ci-dessous :
l) Coupez quatre morceaux de
fil souple de 0,25 mm² de section, deux
verts et deux noirs, d'environ 24 cm de
longueur.
dénudez chaque extrémité sur
5 mm environ
torsadez les brins dénudés de
chaque fil
étamez chaque extrémité.
m) Préparez quatre morceaux
de soupliso de Ø
2 mm
et deux morceaux de Ø
3 mm
chacun d'environ 1 cm en les coupant dans
les souplisos que vous aviez en votre possession.
n) Etamez les bornes
1,
2, 4 et 5 de l'interrupteur ainsi
que les bornes du porte-fusible.
o) Prenez l'un des morceaux
de fil isolé noir préparé précédemment. Réduisez à 2
mm l'extrémité étamée et soudez-la verticalement sur la borne
1
de l'interrupteur (figure 13-a). Évitez que l'étain coule à la base de la
borne.
p) De la même façon, soudez
le deuxième fil noir à la borne 4 et un
fil vert à la borne 2.
Soudez également le fil vert
restant à la borne 2 du porte-fusible.
q) Coupez un morceau de fil
souple vert de 0,25 mm² de section et de
5
cm environ.
Etamez les deux extrémités comme
précédemment, puis soudez l'une d'elles sur la borne 5
de l'interrupteur.
Assurez-vous qu'il n'y ait aucun
court-circuit sur les 4 bornes câblées de l'interrupteur.
Introduisez les quatre morceaux de
soupliso de Ø
2 mm
sur les quatre fils câblés sur l'interrupteur et poussez-les jusqu'à la base
des bornes soudées, recouvrant ainsi les soudures effectuées.
r) Introduisez un morceau de
soupliso de Ø
3 mm
sur le fil vert câblé à la borne 5 de
l'interrupteur, puis soudez ce même fil vert sur la borne 1
du porte-fusible.
Recouvrez ensuite la soudure
en faisant glisser le morceau de soupliso de Ø
3 mm.
s) Mettez le deuxième
morceau de soupliso sur le fil vert câblé à la borne 2
du porte-fusible.
Torsadez entre eux les deux fils
verts et les deux fils noirs (figure 13-b).
La figure 14 vous présente la face
inférieure du panneau métallique (face avant) à ce stade du montage de
l'alimentation.
Préparez le contrôleur pour la
mesure de résistance et effectuez les mesures indiquées dans le tableau de la
figure 15.
Ce tableau vous indique les points
de raccordements de l'ohmmètre et les valeurs que vous devez obtenir.
Fig. 15. - Tableau
pour le contrôle hors tension de l'alimentation
N°
POINTS
DE BRANCHEMENTS DE L'OHMMÈTRE
VALEURS
A OBTENIR
1
Entre les deux extrémités de
la torsade de fil rouge
Supérieure
à 40 kW
(après quelques secondes)
2
Entre la douille noire et la
douille rouge
3 à 4 kW
Avec
l'interrupteur en position OFF
3
Entre les deux extrémités de
la torsade noire
∞
4
Entre les deux extrémités de
la torsade verte
∞
5
Entre les deux extrémités de
la torsade noire et une extrémité puis l'autre de la torsade verte
∞
Avec
l'interrupteur en position opposée à celle de OFF
6
Entre les deux extrémités de
la tresse noire
∞
7
Entre les deux extrémités de
la tresse verte
∞
8
Entre le fil noir relié à la
borne 1 de l'interrupteur et le fil vert relié à la borne 2 de
l'interrupteur
0
9
Entre le fil noir relié à la
borne 4 de l'interrupteur et le fil vert relié à la borne 2 du
porte-fusible
0
10
Entre chaque
extrémité des fils verts et la douille noire
∞
Vous devez impérativement trouver
les valeurs figurant dans ce tableau. Dans le cas contraire, il vous faut vérifier
le câblage pour découvrir l'anomalie. Pensez à vérifier le fusible. Quand
l'ensemble du contrôle sera correct, vous pourrez continuer le montage.
Montage du Circuit d'Alimentation sur la face avant
Cliquez ici pour la leçon suivante ou dans le sommaire prévu à cet effet.
Haut de page
Page suivante
