Composants avec Sorties 3 États (Tri-State) ; Buffer Bidirectionnel :
Dans cette pratique, nous allons
examiner les mémoires. Elles ont une grande importance en électronique numérique
et sont très utilisées dans les systèmes à microprocesseurs.
Dans les expériences précédentes,
vous avez déjà utilisé divers composants pour mémoriser des données. Le
plus simple est la bascule qui permet d'enregistrer un seul bit ; un
exemple a été donné dans la pratique précédente dans laquelle une bascule a
été utilisée pour conserver la retenue.
Puisqu'une bascule ne peut mémoriser
qu'un seul bit, lorsqu'elle est utilisée comme mémoire, on dit qu'elle a une
capacité de 1 bit.
Les registres à décalages examinés
précédemment permettent d'enregistrer une série de bits dont le nombre dépend
du nombre d'étages.
Les bascules sont également utilisées
comme diviseurs, convertisseurs série-parallèle ou parallèle-série, ou comme
éléments de comptage.
Il existe par contre des composants
uniquement utilisés pour conserver des données et qui, par conséquent,
prennent le nom de mémoires.
Dans les exercices prévus dans
cette pratique, vous allez expérimenter une mémoire permettant de mémoriser
plusieurs milliers de bits.
Vous savez qu'il existe de nombreux
types de mémoires, différentes entre elles selon l'usage auquel elles sont
destinées. Toutes sont caractérisées par leur capacité définie par le
nombre de bits qu'elles peuvent contenir, par leur temps d'accès (temps nécessaire
pour lire ou écrire l'information).
Il existe, en outre, des mémoires de
type RAM (Random
Access
Memories)
ou mémoires à accès aléatoire, ROM (Read
Only
Memories) ou mémoires n'autorisant que la lecture,
PROM
(Programmable
Read
Only
Memories) ou mémoires
programmables à lecture autorisée seule, les EPROM
ou UVPROM
mémoires programmables à lecture
autorisée uniquement, effaçables par ultra-violets, EAROM
ou mémoires PROM effaçables électriquement.
Ces mémoires peuvent être de type
statique ou dynamique et perdre l'information en l'absence d'alimentation (mémoires
volatiles) ou la conserver (mémoires permanentes).
Nous ne pourrons expérimenter
chaque catégorie de mémoires ; les EPROM
par exemple, nécessitent un équipement spécial pour être programmées ;
les mémoires dynamiques doivent être générées par des circuits dits de "rafraîchissement"
assez complexes.
Nous utiliserons pour nos expériences
une mémoire statique dont la capacité est 2
kilo-octets soit 2 x 8 x 1024 = 16 384 bits
exactement.
Avec cette mémoire, vous allez
utiliser deux autres circuits intégrés ; un compteur à douze étages
et un buffer bidirectionnel TRI-STATE.
Puisque ce dernier composant est tout nouveau, avant de vérifier pratiquement
son fonctionnement, il convient de l'étudier au préalable.
1. - COMPOSANTS
AVEC SORTIES TROIS ÉTATS (TRI-STATE)
La figure 1 représente un exemple
de raccordements réalisés entre cinq composants échangeant les données entre
eux.
La flèche indique sur le schéma le
sens de l'information (émetteur ou récepteur).
Nous pouvons voir sur cette figure
la complexité et la structure anarchique du montage. En effet, le nombre des
conducteurs de liaisons croît rapidement avec la complexité du circuit. Comme
vous pouvez le remarquer dans la figure 1, nous avons besoins de 20
conducteurs pour cinq composants.
En général, pour un nombre
n
de composants, il faut un nombre de liaisons N = n
(n - 1).
Il en résulte que le nombre de
conducteurs croît avec l'augmentation du nombre de composants ce qui élève le
coût des systèmes d'une manière inacceptable.
Ce problème est typique des mémoires
de micro-ordinateurs dans lesquels on utilise de nombreux boîtiers de mémoires
intégrées afin de disposer d'une mémoire importante.
Chaque circuit de mémoire contient
une partie des données qui servent au micro-ordinateur et il est nécessaire de
pouvoir "lire"
ou "écrire"
ces données dans une mémoire indépendamment des autres mémoires.
Habituellement, c'est l'unité centrale
de
calcul, c'est-à-dire l'élément essentiel du micro-ordinateur qui utilise ces
boîtiers mémoires et doit donc communiquer avec chacun d'eux.
Dans ce cas, la liaison entre l'unité
centrale et chaque circuit de mémoire nécessite pour les raisons exposées précédemment
un nombre excessif de conducteurs.
C'est pourquoi, afin de réduire le
nombre de liaisons, il a été imaginé un autre système n'utilisant qu'une
seule liaison pour mettre en communication entre eux tous les composants (figure
2).
Chacun des circuits de mémoire qui
se présente à cette ligne commune de liaison avec l'unité centrale peut
transmettre et recevoir des données de l'un des autres circuits ; cette
ligne est généralement appelée en anglais bus
(figure 3).
Sur cette ligne, plusieurs circuits
de mémoire ne peuvent transmettre des données simultanément ; si
plusieurs circuits cherchaient à le faire, il y aurait mélange des
informations ce qui les rendraient inexploitables par le circuit récepteur. Par
contre, plusieurs circuits de mémoire peuvent recevoir et utiliser les données
transmises par un émetteur unique.
Voyons qu'elle est la technique
utilisée pour parvenir à ce résultat. Nous supposerons pour la commodité de
notre étude que nous voulons prélever avec un unique conducteur les niveaux
fournis par deux inverseurs.
Si on réalisait simplement le
raccordement en parallèle des deux sorties, comme on le voit dans la figure 4,
en sortie on ne pourrait obtenir aucun signal utile. En effet, si la sortie de
l'inverseur A est à
1,
et la sortie de l'inverseur B à
0
par exemple, l'état sera 0 en
TTL,
et indéterminé mais généralement pris en compte comme un 1
(4 V pour une alimentation
5
V) en technologie MOS.
Cependant, il existe des composants
particuliers appelés TRI-STATE, avec
lesquels il est possible d'obtenir le même résultat qu'avec un multiplexeur.
Ces composants présentent la particularité de posséder outre un état bas et
un état haut, un état dit "haute
impédance".
La figure 6-a présente le symbole
d'un circuit de ce type : il s'agit d'un buffer inverseur TRI-STATE
qui, outre les classiques entrée et sortie, comporte une entrée de validation
repérée dans la figure 6-a par la lettre E,
initiale du mot anglais ENABLE qui signifie
précisément valide.
Lorsque le niveau de l'entrée
E
est haut, le composant se comporte comme un inverseur normal, c'est-à-dire que
sa sortie donne toujours un niveau complémentaire de celui qui est appliqué à
son entrée.
Par contre, lorsque le niveau de
E
est bas, la sortie se met à l'état appelé "haute
impédance".
Dans ces conditions, le circuit se
comporte comme si sa sortie était connectée au point milieu d'un pont diviseur
constitué de deux résistances de très fortes valeurs comme cela est représenté
schématiquement à la figure 6-b.
En pratique, lorsque la sortie du
buffer inverseur est à l'état "haute
impédance",
celle-ci est virtuellement isolée vis-à-vis de la masse et de la tension d'alimentation.
En utilisant des
buffers inverseurs de type TRI-STATE, il est
possible d'atteindre le but que nous nous étions fixés précédemment, à
savoir, relier les deux sorties entre elles comme représenté figure
4; il suffit, en effet, que l'un des deux inverseurs se trouve à l'état
"haute impédance"
pour pouvoir lire le
niveau disponible en sortie de l'autre inverseur TRI-STATE.
En procédant ainsi, les signaux délivrés
par chacun des TRI-STATE ne peuvent se
superposer ni s'influencer mutuellement (figure 7).
Du point de vue structure, un
composant avec sortie trois états n'est pas plus complexe qu'un composant classique.

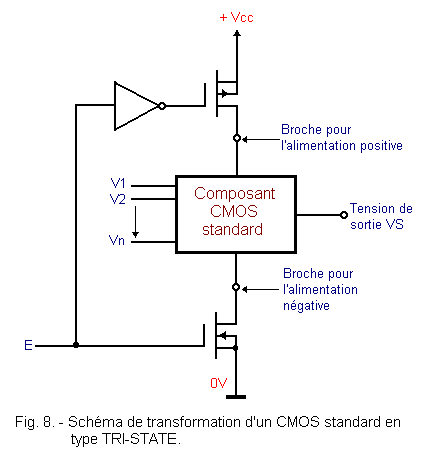

La figure 8 représente le schéma
de principe du circuit permettant de transformer un circuit CMOS
standard en un circuit de type TRI-STATE.
Comme nous pouvons le voir, il
comprend simplement deux transistors MOS
reliés en série aux deux bornes d'alimentation (plus et masse).
Lorsque l'entrée de validation
E est portée au niveau bas, les deux transistors
MOS
sont bloqués. Ils se comportent alors comme des résistances de valeurs extrêmement
élevées (ROFF
= 1012
MW)
et le circuit CMOS se trouve en conséquence
isolé de l'alimentation et donc isolé des autres circuits.
On trouve dans le commerce, outre
les buffers précités, des portes, des bascules, des registres, des décodeurs
et des multiplexeurs possédant un troisième état haute impédance.
Dans la figure 9, on peut voir le
schéma de principe d'un inverseur TRI-STATE
de type CMOS.
Pour les composants de technologie
T.T.L.,
la configuration des TRI-STATE est différente
de celle des circuits MOS.
La figure 10 représente le schéma
électrique d'une porte NAND T.T.L. TRI-STATE.
La partie du circuit marquée en
couleur bleue est celle qui, ajoutée au circuit de la porte NAND
classique, la transforme en porte à trois états.
Lorsque l'entrée de validation
E
se trouve au niveau haut, la sortie de la porte se met à l'état haute impédance,
tandis que lorsque E
est au niveau bas, elle
fonctionne normalement.
Il est très facile avec des
TRI-STATE
de constituer des circuits autour de lignes bus, il suffit en effet, que tous
les circuits ayant accès au bus soient de type TRI-STATE.
En les validant au bon moment, on
fait en sorte qu'un seul transmette à la fois et que les autres circuits soient
à l'état "haute
impédance" (figure 11).
Si par contre, les composants utilisés
ne sont pas de type TRI-STATE, il est nécessaire
d'interposer entre-eux et le bus, des buffers de type TRI-STATE.
Lorsque la sortie d'un circuit doit
commander un nombre élevé d'autres circuits, la puissance utile du signal de
commande peut être insuffisante pour garantir une transmission correcte des
données. Ce problème peut se résoudre en intercalant entre la sortie du
circuit de commande et les entrées des circuits commandés un buffer qui permet
d'amplifier la puissance du signal de commande.
Dans le cas où le buffer est relié
au bus, on appelle ce circuit "circuit de pilotage de
bus" ou en anglais "BUS
DRIVER"
(figure 12).
Cependant,
il arrive aussi qu'un circuit transmettant des données doit également en
recevoir, comme nous l'avons vu précédemment dans l'exemple de la figure
3.
Il est donc nécessaire que le
"driver de bus" autorise le passage de l'information dans les deux
sens. On utilise alors des composants contenant deux buffers de type TRI-STATE
reliés comme indiqué figure 13-a.
Lorsque l'entrée
D (initiale de direction) est à un niveau bas, le premier buffer est
validé et le second est "haute
impédance",
le signal peut alors être acheminé dans la direction de haut en bas.
Lorsque par contre l'entrée
D
est à un niveau haut, la situation s'inverse : le
buffer 1 est "haute
impédance",
et le buffer 2 est validé ; le
signal peut être acheminé de bas en haut.
En raison de cette caractéristique,
on appelle ce type de buffer :"buffer
bidirectionnel" ou "driver de bus
bidirectionnel" ou encore "transceiver",
terme formé par la contraction de l'expression anglaise :
transmitter-receiver (émetteur-récepteur).
On utilise quelquefois pour ce
circuit le symbole graphique représenté figure 13-b.
Après cette explication théorique,
vous pouvez préparer le matériel et effectuer le premier exercice au cours
duquel vous allez vérifier pratiquement le fonctionnement du buffer
bidirectionnel TRI-STATE.
