Les Réseaux Logiques Programmables - "PLA" - Les FPLA :
Dans la théorie précédente, nous
avons vu l'utilisation que nous pouvions faire des mémoires ROM,
pour remplacer un circuit combinatoire formé généralement avec des portes
logiques NAND, NOR,....
Cette évolution technologique en
direction des circuits programmables, déjà relevée lors de l'examen des
multiplexeurs, a conduit les fabricants de circuits intégrés à réaliser
d'autres dispositifs logiques programmables connus sous l'appellation
PLA
(Programmable Logic Array).
Les
PLA,
ainsi que les multiplexeurs, démultiplexeurs et les mémoires micro-électroniques,
sont le résultat des technologies récentes d'intégration, lesquelles ont également
conduit à la conception et à la réalisation de circuits très complexes tels
que les microprocesseurs
et leurs circuits associés.
Cette évolution vers les circuits
à haut niveau d'intégration a également posé de nouveaux problèmes liés à
l'assemblage des circuits intégrés entre eux et à leur
interfaçage
qui est l'ensemble des principes et des techniques permettant de
relier plusieurs systèmes électroniques entre eux.
Dans cette théorie, nous donnerons
une vue générale sur ces circuits récents, ainsi que sur l'ensemble des problèmes
qui s'y rattachent.
Le niveau d'intégration des
circuits ne cesse de s'accroître et l'on s'accorde à reconnaître les catégories
de circuits intégrés suivantes :
S.S.I.
(Short
Scale
Integration) : 1 à 10 transistors par circuit intégré.
M.S.I.
(Medium
Scale
Integration) : 10 à quelques centaines de
transistors.
L.S.I.
(Large
Scale Integration) : de quelques centaines à
10 000 transistors.
V.L.S.I.
(Very
Large
Scale
Integration) : plus de 10 000
transistors.
L'évolution des circuits intégrés
a été telle que le coût par transistor intégré s'est réduit au cours des
vingt dernières années à un millionième de celui initial.
Il est désormais possible de
concentrer sur un seul circuit intégré tout un ensemble de fonctions logiques
autrefois réalisées par plusieurs circuits intégrés. Pensez par exemple aux
calculatrices de bureau : vers la fin des années soixante, on a commencé
à les construire avec plusieurs dizaines de circuits
S.S.I.
et
M.S.I.
; aujourd'hui, un seul circuit intégré
L.S.I. effectue
toutes les opérations nécessaires.
C'est parce que ces calculatrices
peuvent être diffusées à plusieurs dizaines de milliers d'exemplaires qu'il
est apparu plus avantageuse de concevoir et de produire un seul circuit intégré
regroupant toutes les fonctions de la calculatrice.
Généralement, le constructeur achète
le ou les circuits intégrés nécessaires, les accessoires mécaniques, électriques,
les afficheurs et procède à l'assemblage final de ces différents éléments
pour construire ces calculatrices.
La même procédure est
habituellement suivie pour la fabrication des montres digitales.
Pour une production en petite série,
un fabricant peut employer d'autres méthodes, en particulier utiliser des
composants standards.
Le facteur déterminant est la
quantité d'un produit donné qui sera écoulée sur le marché. En général,
quand cette quantité est assez importante, le constructeur fait réaliser un
circuit approprié (ou plusieurs) par un fabricant de circuits intégrés.
Ces circuits intégrés sont appelés
CUSTOM
(client), car ils sont développés
à la demande d'un client bien précis.
Le premier
microprocesseur
a été créé de cette façon.
Pour une production en petite série,
la solution la plus économique consiste à utiliser les
composants
standards disponibles sur le marché.
Dans certains cas, il existe
plusieurs solutions pour réaliser une fonction. Par exemple, on peut soit
concevoir un réseau combinatoire, soit utiliser des
ROM
ou des multiplexeurs, comme cela a été indiqué dans les théories précédentes.
En règle générale, il est préférable
d'utiliser des circuits intégrés plus complexes en nombre restreint plutôt
qu'une grande quantité de circuits intégrés moins complexes. En effet, le coût
de revient d'un circuit complexe (par exemple
L.S.I.)
est à peine plus élevé que celui d'un circuit simple (S.S.I.).
Il faut noter, par ailleurs, qu'un
circuit L.S.I.
peut être nettement plus
cher qu'un circuit S.S.I.
dans la première
phase de production de ce circuit car le coût est directement lié à la
quantité produite. Comme l'indique la figure 1, le prix de revient diminue très
rapidement quand la production augmente.
Les circuits intégrés complexes présentent
donc plusieurs avantages ; ils peuvent remplacer plusieurs circuits intégrés
moins complexes, ils permettent de réduire la dimension des circuits imprimés,
de faciliter les opérations de montage et finalement de diminuer le prix de
revient.
Nous pouvons noter également que
dans le coût global d'un système microélectronique, le prix des circuits intégrés
représente environ 10 % du montant total, les 90 % restants se répartissant
entre les différents postes suivants :
Circuit imprimé,
Connecteurs,
Insertion et soudure des
circuits intégrés,
Liaisons,
Alimentation,
Châssis,
Condensateurs de découplage,
Essai du système,
A ce coût de fabrication s'ajoutent
les frais relatifs à l'étude du système électronique, au stockage des
produits finis et des composants du système, à l'administration, etc...
Il a été calculé que la somme de
tous les frais, dans le cas d'un système numérique moyen, est égale à
environ vingt fois le coût des circuits intégrés composant ce système. Si
par exemple, le prix du composant est d'un euro, le prix de revient global sera
de vingt euros.
Donc le coût total d'un système
est fonction du nombre de circuits intégrés qui le composent même s'il n'est
pas directement proportionnel à celui-ci.
Sur le graphique de la figure 2, on
voit qu'un système composé de 200 circuits intégrés
coûte 2 unités et que celui nécessitant 800 circuits
intégrés revient à 4 unités.
Le nombre de circuits intégrés est
multiplié par 4 alors que le coût du système double seulement.
Si maintenant les deux systèmes étaient
intégrés en un seul circuit, leurs coûts globaux seraient à peu près équivalents puisque les deux circuits intégrés reviendraient pratiquement au même prix.
Ces différentes notions sont bien connues des producteurs de circuits intégrés ainsi que de leur clientèle. Néanmoins,
il existe un inconvénient : les circuits intégrés complexes sont très spécialisés et très variés. Par conséquent, ils sont généralement
produits en quantité plus faible que les circuits standards.
Sous la pression de ces différents
problèmes, on a cherché à concevoir des circuits à haut niveau d'intégration,
mais qui puissent remplir des fonctions très variées. Ceci a conduit à la
conception des PLA ou Réseaux Logiques Programmables.
Les PLA ont
été conçus en partant du principe que toute fonction logique peut être écrite
sous la forme d'une somme de mintermes (forme
canonique). Soit par exemple la fonction : F = bd
+ ab
+ acd.
Cette fonction est la somme des trois
mintermes suivants :bd,
abet acd.
Les PLA
permettent de générer un certain nombre de mintermes à partir de n
variables et d'effectuer la somme de ces mintermes.
La figure 3 représente la structure
fondamentale d'un PLA.
Chaque porte ET
(A, B, C, D, E) à cinq entrées permet de générer
un minterme à partir des cinq variables d'entrée (I0,
I1, I2, I3, I4).
Chaque porte
OU
(A', B', C') à quatre entrées permet
d'effectuer la somme des mintermes nécessaires à l'obtention d'une fonction
logique définie.
Le circuit est disposé en forme de
matrice avec des liaisons horizontales et verticales.
Dans la partie supérieure, les
lignes horizontales représentent les entrées
I0, I1, I2, I3
et
I4
du PLA
et les lignes verticales correspondent aux entrées des portes
ET.
Initialement,
les lignes horizontales et verticales se croisent sans contact
entre elles.
La programmation consistera
ultérieurement
à réunir une ligne horizontale avec une ligne
verticale
en un point de jonction symbolisé sur la figure 3 par un
point.
L'état logique de la sortie d'une
porte ET
correspond donc à la valeur d'un
minterme.
Il suffira, lors de la
programmation, de réunir les sorties des portes
ET
que
l'on souhaite aux entrées des portes OU
afin
de réaliser la somme logique de ces mintermes.
Dans l'exemple de la figure 3, on a
«créé» ainsi trois réseaux combinatoires ; leurs sorties respectives
étant les trois sorties
F1, F2
et
F3.
Le circuit ayant pour sortie
F1
est formé avec la porte
OU
(A')
et avec les portes ET
A
et B
;
celui ayant pour sortie
F2
est formé avec les portes
B', A
et
C
; enfin, celui ayant pour sortie
F3
est formé avec les portes
C', D
et E.
La figure 4 représente le premier
de ces trois circuits combinatoires.
La fonction logique F1
s'écrit :
En règle générale, la
programmation d'un PLA
est effectuée par le
constructeur à partir des données fournies par le client.
Ce dernier, peut par exemple,
fournir une table de fonctionnement relative au problème é résoudre.
Nous allons examiner un exemple
volontairement simple à partir du tableau situé figure 5.
Il est nécessaire de constituer
cinq mintermes. Il faut donc au minimum cinq portes ET
à trois entrées (il y a trois variables). Il faut également deux portes
OU
puisqu'il y a deux fonctions (F1
et
F2)
à générer.
Le
PLA
programmé pour répondre au problème posé est donné figure 6.
Vous remarquez que le ET
noté B n'est pas utilisé. En effet, dans la table de
fonctionnement de la figure
5, à la deuxième ligne, vous constatez que les deux sorties F1
et F2 sont à l'état L, donc il n'est pas nécessaire de câbler les entrées de la porte B.
Finalement,
quatre portes ET
sont suffisantes pour résoudre le problème posé.
Il serait possible de résoudre ce
problème en utilisant une ROM. Théoriquement, il faudrait une ROM possédant trois entrées
et deux sorties soit une mémoire ROM dont
la capacité serait de 23
(combinaisons possibles avec trois entrées) multipliée par 2
(nombre de sorties), soit
8 x 2 = 16 bits.
Dans le cas d'un PLA,
on définit la capacité de matrice qui est égale au produit du
nombre de portes ET par le nombre de portes OU.
Cette capacité s'exprime en bits. Dans le cas présent, elle est de 4 x 2 = 8 bits.
L'avantage du
PLA par rapport à la ROM est manifeste si l'on considère un
PLA
à
14 entrées et 8 sorties, disponible sur le marché.
Considérons un
PLA
comportant 96 portes ET, ce qui permet déjà
de nombreuses possibilités, par exemple la constitution de
96 mintermes. La capacité de matrice de ce
PLA est égale à 96 x 8 = 768 bits.
Une ROM équivalente
devrait avoir une capacité de 214
x 8 = 131 072 bits.
Un PLA
est donc beaucoup plus avantageux qu'une ROM.
En effet, dans le cas de cette dernière, il faut tenir compte de toutes les
combinaisons possibles des entrées : avec 14
entrées, il faut donc une ROM
avec 214= 16 384 adresses,
tandis qu'avec un PLA
on ne s'intéresse qu'aux combinaisons données par la table de fonctionnement
qui sont nécessaires pour résoudre le problème.
Comme les constructeurs ont conçu
et produit les PROM
après les
ROM,
les FPLA
(Field
Programmable Logic Array = réseaux logiques programmables par fusibles)
sont apparus après les PLA.
Leur principe reste le même que
celui des PLA. Les FPLA
sont facilement programmables par l'utilisateur. Il suffit pour cela de posséder
un appareil à programmer qui est souvent un simple programmateur de PROM.

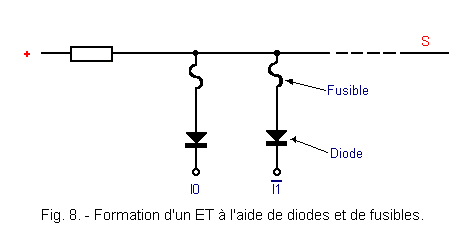

Le principe de la programmation de
ces FPLA consiste à faire fondre des
fusibles aux endroits adéquats en les faisant traverser par une brève
surintensité de courant, exactement comme l'on procède avec les mémoires PROM.
La figure 7 représente le schéma
d'un FPLA déjà programmé. Les fusibles
sont représentés par le symbole .
Le
FPLA
représenté possède
16 entrées
notées
I0 à I15
et
8 sorties
notées
F0 à F7.
Pour chaque entrée du
FPLA,
il y a deux lignes horizontales ; le signal présent sur l'une étant
complémentaire de celui présent sur l'autre, ainsi que l'indique le symbole
suivant :
Le point
S
(ainsi que
S', S"...) est la sortie
d'un ET
constitué par des diodes en parallèle.
Si l'on veut représenter le premier
ET
de
FPLA,
on obtient le schéma de la figure 8.
Ce premier minterme peut s'écrire
ainsi :
S = I0 . 1
De la même façon, le deuxième
minterme (sortie
S') s'écrira :
S' = I0 . 0
. I1 . 1...
I15 . 15
Il est bien évident que
S' = 0
pour toutes les combinaisons des variables d'entrée.
Les
OU
sont constitués par des transistors en parallèle. Le premier
OU
correspondant à la sortie
F0
peut être représenté comme indiqué figure 9.
La sortie F0'
du OU
est égale à
F0'
= S' + S".
La porte OU
Exclusif
permet d'inverser le signal de sortie du
OU correspondant. Il suffit pour cela de faire fondre le fusible et cette entrée
se trouve alors au niveau logique
H. C'est
le cas de la sortie F1 (figure 7).
Exemple :
Il existe une entrée de commande
notée
(initiales de
Chip
Enable = validation de boîtier). Elle valide
les huit sorties quand elle est au niveau
L.
Par contre, quand cette entrée est au niveau
H,
les huit sorties sont à l'état haute impédance (sorties tri-state).
Un autre type de réseau logique
s'est également développé, le
FPLA avec mémoire.
Ce
FPLA
possède un registre, généralement constitué par un ensemble de bascules
synchrones de type RS.
Ce registre permet l'implantation
dans le FPLA
d'un circuit logique séquentiel.
L'état des sorties est à la fois fonction de l'état des entrées et de l'état
logique des sorties avant le front d'horloge.
Le synoptique de la figure 10 représente
un FPLA avec mémoire.
Grâce au registre, les données présentes
en sortie du FPLA
sont réintroduites à
l'entrée du réseau de portes au front d'horloge suivant.
Le schéma de la figure 11 est un
synoptique plus développé d'un FPLA
avec mémoire appelé
FPLS
(Field
Programmable Logic Sequencer).
Le buffer est un ensemble logique
qui recueille à la fois les données présentes sur les 16 entrées principales
et sur les 6 sorties du registre de mémorisation.
Le registre de sortie sert à
maintenir les données entre deux impulsions d'horloge.
On retrouve par ailleurs le réseau
de portes ET et OU caractéristique des PLA.
1. 5. - GATE ARRAY
Parfois, les PLA
décrits dans les paragraphes précédents, sont inadaptés pour résoudre
certains problèmes ; soit qu'ils ne soient pas suffisamment souples
d'emploi, soit qu'il faille réaliser un nombre important de circuits assez complexes.
Une
première solution
consiste à concevoir des
customs
ou
circuits intégrés spécifiques.
Une
seconde solution
consiste à utiliser des circuits dont le principe est
intermédiaire entre celui des PLA
et celui
des customs
et que l'on nomme
Gate Array
(réseau de portes logiques)
ou encore FPGA
(Field
Programmable
Gate
Array).
Ces circuits sont constitués d'un
nombre important de portes NAND
situé généralement
entre
500
et
2 000.
La technologie employée est, soit
la technologie TTL S
(Schottky),
soit la technologie
CMOS.
La programmation consiste à relier
entre elles des portes NAND
afin de constituer le réseau logique adéquat.
L'avantage du
Gate Array
réside dans le fait qu'on peut le produire à grande échelle
pour des applications variées.
Un circuit intégré de ce type peut
remplacer jusqu'à 50 circuits intégrés S.S.I.
et M.S.I.
Le
Gate
Array,
comme le PLA
est programmé
par le constructeur à partir du problème spécifique proposé par le client.
Tous les circuits que nous venons de voir, FPLA, FPLS,
et FPGA
sont parfois appelés IFL
(Integrated
Fuse
Logic = logique par
fusibles intégrés).
Les Réseaux Logiques Programmables
S.S.I.
(Short
Scale
Integration) : 1 à 10 transistors par circuit intégré.
bd
+ ab
+ a
cd.
.
1
(initiales de
Chip
Enable = validation de boîtier). Elle valide
les huit sorties quand elle est au niveau
L.
Par contre, quand cette entrée est au niveau
H,
les huit sorties sont à l'état haute impédance (sorties tri-state).
Cliquez ici pour la leçon suivante ou dans le sommaire prévu à cet effet.
Haut de page
Page suivante
