Contrôle de la PROM Réalisant le Décodage Mémoire :
5. - TROISIÈME EXPÉRIENCE : CONTRÔLE DE LA PROM RÉALISANT LE DÉCODAGE MÉMOIRE
Si vous ne pouvez faire cette expérience car cela implique à acheter un programmateur PROM et demande également une connaissance sur le plan technique de programmation, rien nous empêche par la suite d'étudier les théories traitant les codes assembleurs et à cette fin, de revenir sur cette expérience.
La mémoire d'un Computer System est constituée d'un certain nombre de boîtiers de types différents (ROM, RAM, EPROM, PROM), de capacités différentes, en général multiple de 1 kilo-octet (1 024 x 8 bits).
Le microprocesseur sélectionne au fur et à mesure le boîtier mémoire auquel il désire accéder pour lire ou écrire. Ceci est possible grâce à un circuit de décodage réalisé avec une mémoire PROM (rappelez-vous qu'une PROM est une mémoire programmable dont le contenu est permanent).
L'expérience que vous allez réaliser a pour but de vérifier le contenu de cette mémoire après avoir programmée cette dernière (voir le listing de la figure 14), c'est-à-dire de contrôler la bonne programmation d'icelle. Il s'agit donc d'appliquer aux entrées d'adresse toutes les combinaisons possibles et de contrôler qu'à la sortie de la PROM, on trouve les niveaux de tensions corrects.

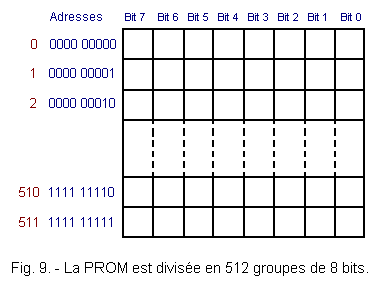

Chaque groupe est localisé au moyen d'une adresse codée en binaire sur 9 bits.
La PROM en question (qui est identifiée par le sigle de votre choix, CPU - MZ1 par exemple, marque opposée après programmation) est du type 74S472 et possède une capacité de 512 x 8 = 4 096 bits. On dit également qu'elle a une capacité de 4 k bits ou 512 Bytes (en se souvenant qu'un Byte équivaut à 8 bits soit un octet). Les bits sont arrangés par groupes de 8 bits selon le schéma de la figure 9.

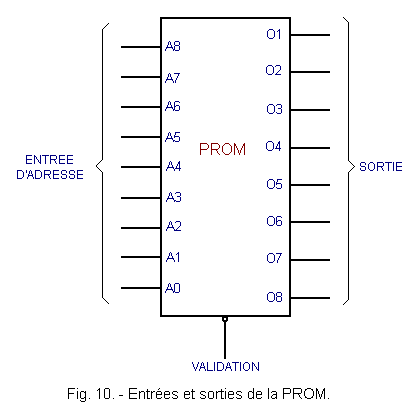

La PROM possède donc neuf entrées d'adresse et huit sorties comme on le voit à la figure 10. A chaque combinaison des 9 bits d'adresse, correspond en sortie un groupe de 8 bits.

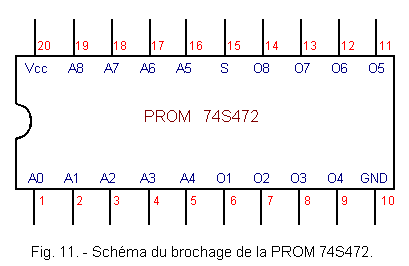

La figure 11 montre les broches du composant : A0, A1, A2, A3, A4, A5, A6, A7 et A8 sont les bits d'adresse ; O1, O2, O3, O4, O5, O6, O7 et O8 sont les sorties (O signifiant Output ou sortie).
5. 1. - RÉALISATION DU CIRCUIT
a) Enlevez de la plaquette à contacts les composants et les liaisons utilisés dans l'expérience précédente.

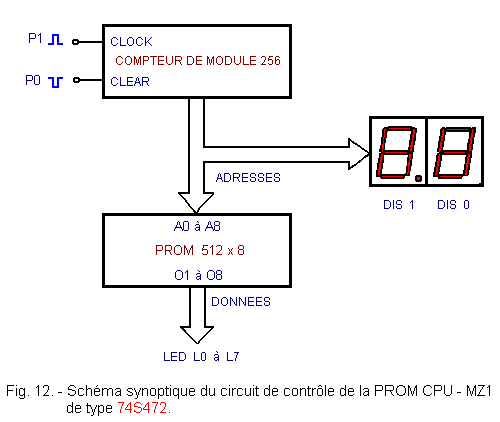

b) La figure 12 représente le schéma synoptique du circuit que vous allez câbler ; les adresses sont visualisées par les afficheurs DIS0 et DIS1 de type TIL 311, alors que les données en sortie sont représentées par les LED L0 à L7.
c) Insérez les circuits intégrés suivants : CPU MZ1 par exemple, (cette indication montre que la mémoire PROM 74S472 que vous avez programmée à l'aide d'un programmateur avant de commencer cette expérience porte le nom CPU MZ1 ou autres de votre choix après avoir programmée cette mémoire, voir le listing figure 14), 74LS393 (deux compteurs de 4 bits), 74LS74 (double bascule D) et les huit résistances de 1 kW, en plaçant chaque composant de la manière indiquée à la figure 13-a.

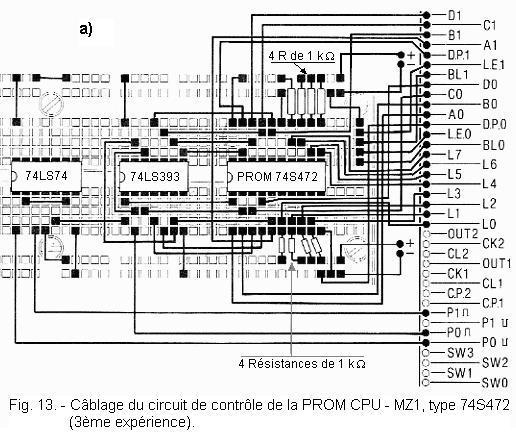

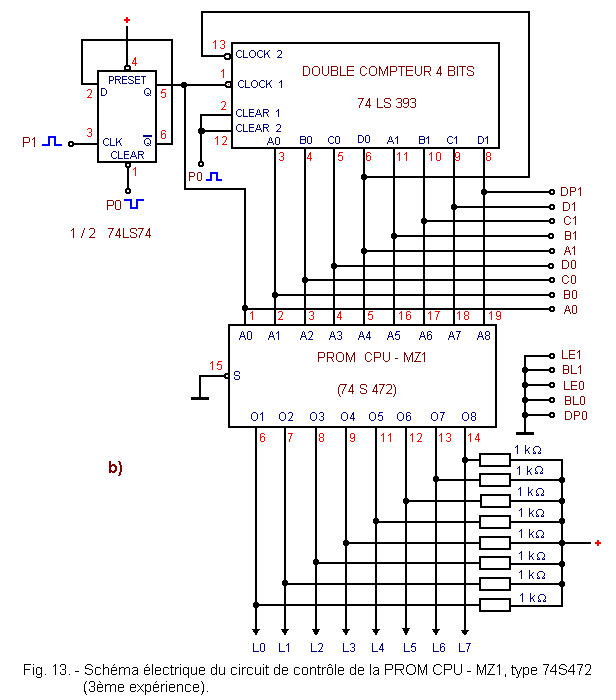

d) Effectuez les connexions en suivant le schéma de la figure 13-a. Vous venez de réaliser le montage du circuit électrique représenté à la figure 13-b.
5. 2. - ESSAI DE FONCTIONNEMENT
a) Allumez le digilab.
b) Appuyez sur le bouton P0 ; de cette façon, on remet à zéro le compteur de module 9 composé de la bascule et des deux compteurs 4 bits.
c) Observez les afficheurs DIS0 et DIS1 : les deux doivent afficher 0 et leurs points décimaux doivent être éteints, ce qui montre que la première adresse envoyée à la PROM est composée de neuf zéros. L'entrée A0 doit donc se trouver au niveau bas, correspondant à 0, ainsi que les autres entrées, jusqu'à A8.
L'adresse est donc :
A0, A1, A2, A3, A4, A5, A6, A7, A8 = 000 000 000
Pour en faciliter l'écriture, l'adresse peut être abrégée, en utilisant le code hexadécimal ; on regroupe donc les neuf chiffres binaires en deux groupes de quatre, puis un chiffre qui reste invariable.
On écrira donc :
0 0000 0000binaire = 000hexadécimal
Par exemple, l'adresse 0 1101 0011, abrégée en hexadécimal donne :
0 1101 0011binaire = 0D3hexadécimal
Pour lire l'adresse, on utilise les afficheurs DIS0 et DIS1 ; toutefois, ceux-ci ne peuvent représenter que deux chiffres hexadécimaux, alors que l'adresse est composée de trois chiffres.
Heureusement, le premier chiffre ne peut avoir que deux valeurs : 0 et 1, donc il peut être visualisé au moyen du point de l'afficheur DIS1 qui indiquera 0 lorsqu'il sera éteint et 1 lorsqu'il sera allumé.
d) Observez maintenant les LED : elles indiquent les données, ou mieux, les 8 bits qui constituent l'information stockée en mémoire à l'adresse lue sur l'afficheur.
Une
LED
éteinte montre que le bit correspondant vaut
0
alors que la LED
allumée indique un
1.
L'adresse 000, par exemple, sera indiquée
de la manière suivante :
| L7 | L6 | L5 | L4 | L3 | L2 | L1 | L0 |
| 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
e) Appuyez sur
P1
; le compteur avance ainsi d'un pas et les afficheurs indiquent
maintenant :
| 0 | 0 | 1 |
| Point de DIS1 | DIS1 | DIS0 |
Le premier chiffre de l'adresse se lit sur le point de l'afficheur DIS1, le second se lit sur l'afficheur DIS1, le troisième sur DIS0.
f) Lisez les données sur les LED et vérifiez si elles correspondent à celles qui sont reportées à la deuxième ligne de la figure 14, c'est-à-dire : 0101 1111.
g) Appuyez de nouveau sur
P1
;
le compteur indique alors l'adresse
002
et les
LED
affichent les huit bits de données :
1111 1111.
| Adresse hexadécimale PROM 74S472 | Programmation de la PROM en hexadécimale | Données
O8 (L7) |
Données
O7 (L6) |
Données
O6 (L5) |
Données
O5 (L4) |
Données
O4 (L3) |
Données
O3 (L2) |
Données
O2 (L1) |
Données
O1 (L0) |
| 000 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 001 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 002 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 003 | 7E | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 004 | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 005 | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 006 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 007 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 008 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 009 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 00A | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 00B | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 00C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 00D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 00E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 00F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 010 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 011 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 012 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 013 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 014 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 015 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 016 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 017 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 018 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 019 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 01A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 01B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 01C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 01D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 01E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 01F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 020 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 021 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 022 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 023 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 024 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 025 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 026 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 027 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 028 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 029 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 02A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 02B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 02C | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 02D | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 02E | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 02F | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 030 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 031 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 032 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 033 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 034 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 035 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 036 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 037 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 038 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 039 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 03A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 03B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 03C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 03D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 03E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 03F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 040 | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 041 | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 042 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 043 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 044 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 045 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 046 | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 047 | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 048 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 049 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 04A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 04B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 04C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 04D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 04E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 04F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 050 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 051 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 052 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 053 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 054 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 055 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 056 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 057 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 058 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 059 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 05A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 05B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 05C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 05D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 05E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 05F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 060 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 061 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 062 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 063 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 064 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 065 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 066 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 067 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 068 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 069 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 06A | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 06B | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 06C | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 06D | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 06E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 06F | 7E | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 070 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 071 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 072 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 073 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 074 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 075 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 076 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 077 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 078 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 079 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 07A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 07B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 07C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 07D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 07E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 07F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 080 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 081 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 082 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 083 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 084 | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 085 | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 086 | 7E | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 087 | 7E | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 088 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 089 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 08A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 08B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 08C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 08D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 08E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 08F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 090 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 091 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 092 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 093 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 094 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 095 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 096 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 097 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 098 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 099 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 09A | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 09B | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 09C | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 09D | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 09E | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 09F | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A0 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A1 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A2 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A3 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A4 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A5 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A6 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A7 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A8 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0A9 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0AA | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0AB | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0AC | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0AD | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0AE | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0AF | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B0 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B1 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B2 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B3 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B4 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B5 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B6 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B7 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0B8 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0B9 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0BA | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0BB | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0BC | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0BD | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0BE | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0BF | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0C0 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C1 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C2 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C3 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C4 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C5 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C6 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C7 | 5F | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0C8 | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0C9 | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0CA | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0CB | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0CC | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0CD | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0CE | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0CF | 6F | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0D0 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 0D1 | 77 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 0D2 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 0D3 | 7B | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 0D4 | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0D5 | 7D | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0D6 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0D7 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0D8 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0D9 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0DA | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0DB | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0DC | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0DD | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0DE | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0DF | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E0 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E1 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E2 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E3 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E4 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E5 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E6 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E7 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E8 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0E9 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0EA | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0EB | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0EC | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0ED | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0EE | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0EF | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F0 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F1 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F2 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F3 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F4 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F5 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F6 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F7 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F8 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0F9 | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0FA | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0FB | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0FC | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0FD | FF | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0FE | 7E | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 0FF | 7E | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 100 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 101 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 102 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 103 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 104 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 105 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 106 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 107 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 108 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 109 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 10A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 10B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 10C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 10D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 10E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 10F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 110 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 111 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 112 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 113 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 114 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 115 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 116 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 117 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 118 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 119 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 11A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 11B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 11C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 11D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 11E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 11F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 120 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 121 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 122 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 123 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 124 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 125 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 126 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 127 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 128 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 129 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 12A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 12B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 12C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 12D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 12E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 12F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 130 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 131 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 132 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 133 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 134 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 135 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 136 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 137 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 138 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 139 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 13A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 13B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 13C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 13D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 13E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 13F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 140 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 141 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 142 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 143 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 144 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 145 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 146 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 147 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 148 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 149 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 14A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 14B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 14C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 14D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 14E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 14F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 150 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 151 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 152 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 153 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 154 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 155 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 156 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 157 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 158 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 159 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 15A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 15B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 15C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 15D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 15E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 15F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 160 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 161 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 162 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 163 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 164 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 165 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 166 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 167 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 168 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 169 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 16A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 16B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 16C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 16D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 16E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 16F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 170 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 171 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 172 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 173 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 174 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 175 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 176 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 177 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 178 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 179 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 17A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 17B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 17C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 17D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 17E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 17F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 180 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 181 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 182 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 183 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 184 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 185 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 186 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 187 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 188 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 189 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 18F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 190 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 191 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 192 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 193 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 194 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 195 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 196 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 197 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 198 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 199 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 19A | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 19B | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 19C | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 19D | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 19E | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 19F | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A0 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A1 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A2 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A3 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A4 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A5 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A6 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A7 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A8 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1A9 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1AA | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1AB | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1AC | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1AD | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1AE | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1AF | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B0 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B1 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B2 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B3 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B4 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B5 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B6 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B7 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B8 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1B9 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1BA | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1BB | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1BC | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1BD | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1BE | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1BF | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C0 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C1 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C2 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C3 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C4 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C5 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C6 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C7 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C8 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1C9 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1CA | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1CB | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1CC | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1CD | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1CE | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1CF | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D0 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D1 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D2 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D3 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D4 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D5 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D6 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D7 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D8 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1D9 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1DA | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1DB | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1DC | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1DD | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1DE | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1DF | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E0 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E1 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E2 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E3 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E4 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E5 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E6 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E7 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E8 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1E9 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1EA | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1EB | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1EC | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1ED | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1EE | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1EF | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F0 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F1 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F2 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F3 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F4 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F5 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F6 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F7 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F8 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1F9 | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FA | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FB | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FC | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FD | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FE | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FF | 00 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
h) En appuyant à chaque fois sur P1, faites avancer le compteur et vérifiez le contenu de la PROM à chaque adresse en vous référant au tableau et cela jusqu'à l'adresse hexadécimale 1FF qui correspond à l'adresse binaire 1 1111 1111.
i) Si l'essai est positif, vous pouvez être certain du bon état de fonctionnement de la PROM ; autrement, celle-ci doit être remplacée.
j) Éteignez le digilab.
5. 3. - CONCLUSIONS
Cet exercice nous a permis d'examiner le contenu de la mémoire PROM ou comme on dit généralement de la "lire".
L'opération d'écriture a été faite précédemment et que vous aviez déjà programmé pour celles ou pour ceux possédant un programmateur. Dans les pratiques suivantes, vous découvrirez quelle est l'utilisation pratique de cette mémoire de micro-ordinateur ; pour l'instant, conservez-la soigneusement.
En observant le schéma de la figure 13-b, vous remarquerez que les sorties de la PROM sont reliées au pôle positif de la tension d'alimentation par des résistances de 1 kW ; celles-ci sont nécessaires car les sorties de la PROM sont d'un type particulier.
Si la PROM est du type 74S472 que vous aviez acheté, ses sorties sont TRI-STATE (trois états) ; elles ont donc la possibilité d'être à l'état haute impédance.
Par contre, si vous aviez acheté une PROM du type 74S473, ses sorties sont des sorties "open collector", c'est-à-dire à collecteur ouvert.

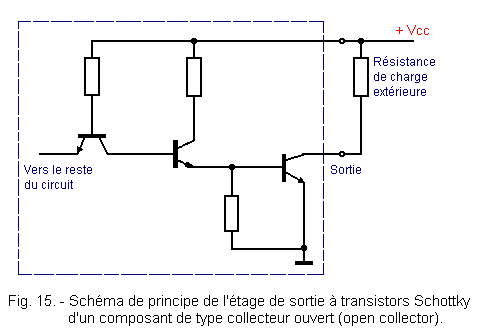

La figure 15 représente le schéma de principe de l'étage de sortie d'un circuit intégré à collecteur ouvert, réalisé avec un transistor Schottky.
Comme vous pouvez le constater, le collecteur du transistor est directement relié à une broche du circuit intégré et celui-ci ne comporte donc pas de charge interne ; c'est pourquoi il est appelé "circuit à collecteur ouvert".
Ce type de circuit permet de mettre la charge à l'extérieur du circuit intégré ce qui offre ainsi la possibilité de faire varier la sortance du circuit.
Lorsqu'on utilise un circuit à collecteur ouvert, il faut être très attentif afin de ne pas oublier de connecter les sorties à l'alimentation par l'intermédiaire de résistances extérieures adéquates.
Sur certaines cartes UC, les sorties de la PROM sont reliées aux entrées de validation des mémoires. Ses entrées doivent toujours être reliées à une tension positive ou à la masse et ne peuvent être laissées libres (c'est-à-dire en l'air).
Cela pourrait arriver si les sorties
de la PROM
étaient TRI-STATE
ou, dans le cas du collecteur ouvert, n'étaient pas reliées au
+
à travers une résistance. Pour ces raisons, ces résistances sont importantes
et il convient donc de les utiliser.
 Cliquez ici pour la leçon suivante ou dans le sommaire prévu à cet effet. |
 Haut de page |
|
Page précédente |
 Page suivante |
Nombre de pages vues, à partir de cette date : le 15 JUILLET 2019
Envoyez un courrier électronique à Administrateur Web Société pour toute question ou remarque concernant ce site Web.
Version du site : 10. 4. 12 - Site optimisation 1280 x 1024 pixels - Faculté de Nanterre - Dernière modification : 02 Septembre 2016.
Ce site Web a été Créé le, 14 Mars 1999 et ayant Rénové, en Septembre 2016.
